參考標準：

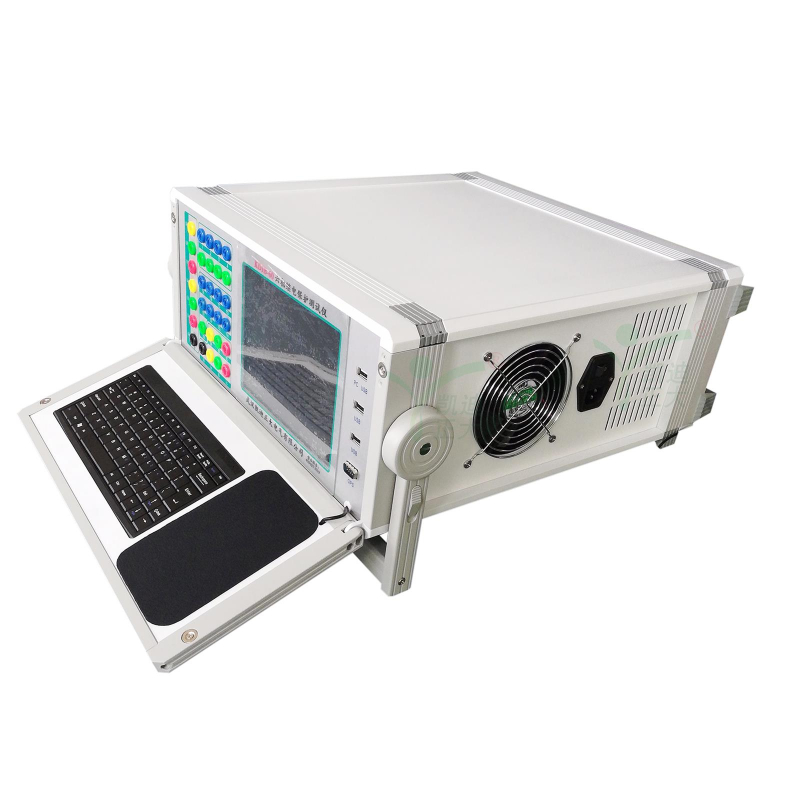

KDJB-60A 六相微機繼電保護校驗儀是在參照電力部頒發的《微機型繼電保護試驗裝置技術條件(討論稿)》的基礎上，廣泛聽取用戶意見，總結目前國內同類產品優缺點，充分使用現代先進的微電子技術和器件實現的一種新型小型化微機繼電保護測試儀。它采用單機獨立運行，亦可聯接筆記本電腦運行的先進結構。主機內置新一代高速數字信號處理器微機、真16位DAC模塊、新型模塊式高保真大功率功放，自帶大屏幕液晶顯示器以及靈活方便的旋轉鼠標控制器。單機獨立操作即已具有很強的功能，可進行大多數試驗，聯接電腦運行則具有更強大的操作功能。具有大型測試儀優越的性能、先進的功能，又具有小型測試儀小巧靈活、操作簡便、可靠性高等優點，性能價格比高。是繼保工作者得心應手的好工具。
KDJB-60A 六相微機繼電保護校驗儀內置觸控板、觸摸屏和具有專有設計技術的全編碼鍵盤，如同筆記本電腦一樣操作方便，通過內置USB接口可用優盤方便升級軟件和交換數據，新的測試軟件基于Windows系統，采用嵌入式軟件開發工具，功能齊全、界面友好、使用方便，底層硬件控制性能優秀，帶載能力強勁。
KDJB-60A 六相微機繼電保護校驗儀采用了包括先進的軍用數字信號處理技術和通訊技術在內的多項高新技術，體現了集成化、一體化的新趨勢。
使用易用的Windows XP操作系統，人機界面友好，操作簡便快捷，為了方便用戶使用，定義了大量鍵盤快捷鍵，使得操作“一鍵到位”。
高性能的嵌入式工業控制計算機和大屏幕高分辨力彩色TFT液晶顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態、下一步工作提示及各種幫助信息等。
配備有超薄型工業鍵盤和觸控鼠標，可以象操作普通PC機一樣通過鍵盤或鼠標完成各種操作。
配備有外接USB接口，可以方便地進行數據存取和軟件維護。
無需外接其它設備即可以完成所有項目的測試，自動顯示、記錄測試數據，完成矢量圖和特性曲線的描繪。
采用高性能D/A轉換器，產生的波形精度高、線性好，并且具備良好的瞬態響應和幅頻特性。在整個測量范圍內都能保證波形精度等指標要求。
可直接輸出交流電壓、交流電流、直流電壓、直流電流，可變幅值、相角、頻率。
功率放大部分采用新型大功率高保真線性功放電路，輸出功率大、紋波干擾小，在輸出電流達到最大時，波形仍能保證不失真、不削峰。
開入量輸入接口能自動適應無源(空接點)、有源，并能自動適應有源輸入的極性，在輸入電壓±250V范圍內能正常工作。
自帶110V/220V輔助直流電源，可在試驗現場為保護裝置供電。
可以完成各種復雜的校驗工作，能方便地測試及掃描各種保護定值，可以實時存儲測試數據，顯示矢量圖，打印報表等。
采用精心設計的機箱結構，體積小，散熱良好，重量輕，易攜帶，流動試驗方便。
儀器具有自我保護功能，采用合理設計的散熱結構，具有可靠完善的多種保護措施，支持輸出波形監視，和一定的故障自診斷及閉鎖功能。
提供各種自動測試軟件模塊和GPS同步觸發試驗(選配)等。
可以完成各種復雜的校驗工作，能方便地測試及掃描各種保護定值，進行故障回放。可以實時存儲測試數據，顯示矢量圖，打印報表等;
1.2.1 交流電流源
交流電流輸出
通道數：6路
六相共用中性點的電流源，電流上升下降時間 <100μs
幅值(RMS)：1×(0～40A)/相
最大輸出功率：450VA/相
輸出準確度：
分辨率：0～0.3A：0.03mA;0.3～3A：0.3mA;3～40A：3.0mA
精度：0.05A～40A：≤0.1%
頻率：靜態0～1000Hz
動態0～3000Hz
分辨率：0.001Hz
精度：≤0.001Hz
諧波畸變率：≤0.5%
響應速度：≤50uS
單相連續輸出時間：
0.1A～10A輸出時間 不限時
10A～20A輸出時間：≥90秒
20A～30A輸出時間：≥20秒
30A～40A輸出時間：≥15秒
頻率范圍(基波)：0～1000Hz
諧波次數：1～20 次
帶載能力：5A功率≥60VA;40A功率≥350VA
直流電流輸出
單相輸出范圍：-10A～+10A或0～20A
最大輸出功率：300VA/相
輸出準確度：
±0.1A～±2A準確度：±10mA
±2A～±10A準確度：±0.2%
分辨力：5mA
交流電壓輸出
六相共用中性點的電壓源，電流上升下降時間 <100μs
最大輸出功率：≥75VA/相
輸出準確度：
1V～5V準確度：±5mV
5V～125V準確度：±0.1%
分辨力：
1V～5V分辨力：1mV
5V～125V分辨力：5mV
直流電壓輸出
直流電壓輸出范圍：-150V～+150V或0～300V
最大輸出功率：≥100VA
輸出準確度：
±1V～±5V準確度：±10mV
±5V～±150V準確度：±0.2%
分辨力：
±1V～±5V分辨力：5mV
±5V～±150V分辨力：10mV
交流電壓、電流源角度
相角范圍：0°～ 360°
準確度：±0.1°
分辨力：0.01°
變化范圍：-360°～+360°
分辨率：0.05°
精度：≤0.2°
合閘角控制范圍：0°～+360°
合閘角分辨率：0.05°
合閘角精度：≤0.2°
交流電壓、電流源頻率
頻率范圍：1～2000Hz
能疊加2～20次任意幅值的諧波及直流
輸出準確度：
1Hz～65Hz：±0.001Hz
65Hz～2000Hz：±0.02Hz
分辨力：0.001 Hz
計時精度
1ms～1S：±1ms
1S～999999S:±0.2%
電壓電流同步性 ≤10μS
開關量
開入數量：6對
輸入特性：自動識別空接點和帶電位，10～250Vdc
分辨率：10uS
最大測量范圍：0.00001～99,999.999S
時間精度：≤0.1%
開出數量：6對
類型：空接點
交直流開斷能力：0.5A，250V
供電電源
交流輸入電壓
額定值：220V ± 10%
基準值：220V ± 2%
交流供電頻率：
額定值：50Hz ± 10%
基準值：50Hz ± 2%
