參考標準：
KD-214A 電纜識別儀在電力電纜架設、遷移、維護以及故障處理中用來判別一束電纜中欲尋找的一根特定的電纜;具有判別電纜準確、快速、操作簡單、應用范圍廣等特點。它是電纜施工及維護工作中不可缺少的檢測儀器。停電電纜識別儀，在發射端采用單片機技術對發射信號進行編碼、功率驅動，驅動大口徑卡鉗將信號耦合到帶電電纜上。接收機中的單片機對接收的相位編碼信號解碼和相位識別。根據目標電纜上的信號相位特征的少有性將目標電纜從一大束其它電纜中識別出來。它是一種輕小型、緊湊型、便攜式儀器。適用于各種類型的高低壓動力電纜。
KD-214A電纜識別儀是根據高壓電纜施工安裝及維護人員所急需解決的多條電纜現場識別問題，參考國外新的技術，在電磁場理論的指導下，采用現代電子技術及工裝工藝技術研制而成的。
電纜識別儀在電力電纜架設、遷移、維護以及故障處理中用來判別電纜運行狀況(即判別是帶電運行電纜，還是停運電纜);判別停電電纜中欲想尋找的電纜。KD-214A電纜識別儀具有判別電纜準確、快速、操作簡單、應用范圍廣等特點。是目前國內電纜識別儀器中技術新的、性能優越的新型電纜識別儀器。
電纜識別儀由信號發生器KD-214A和接收鉗信號檢測器KD-214A及指示表三部分組成，信號發生器主要產生特殊的脈沖調制信號，通過輸出線加至停止運行的被測電纜上，用接收鉗在現場尋找被測電纜，當接收鉗檢測器測到施加在電纜上特殊信號時，信號檢測器上電表指針與施加信號頻率同步擺動，而其它電纜線上檢測到的信號則要小很多且方向相反，通過電表指示幅度及方向，很容易判定被測電纜。
接收鉗信號檢測器KD-214A同信號發生器聯合使用時，可以用于電纜帶電狀態判別，或輔助尋找電纜短路位置等工作。接收鉗信號檢測器使用時，應用鉗口卡住電纜。主要用于現場多條電纜的準確識別，以克服施工現場經常發生的因試扎錯誤或鋸錯電纜所造成的重大停電事故或人身安全事故，大大提高施工、維修效率，是普通電纜識別儀的升級換代產品。

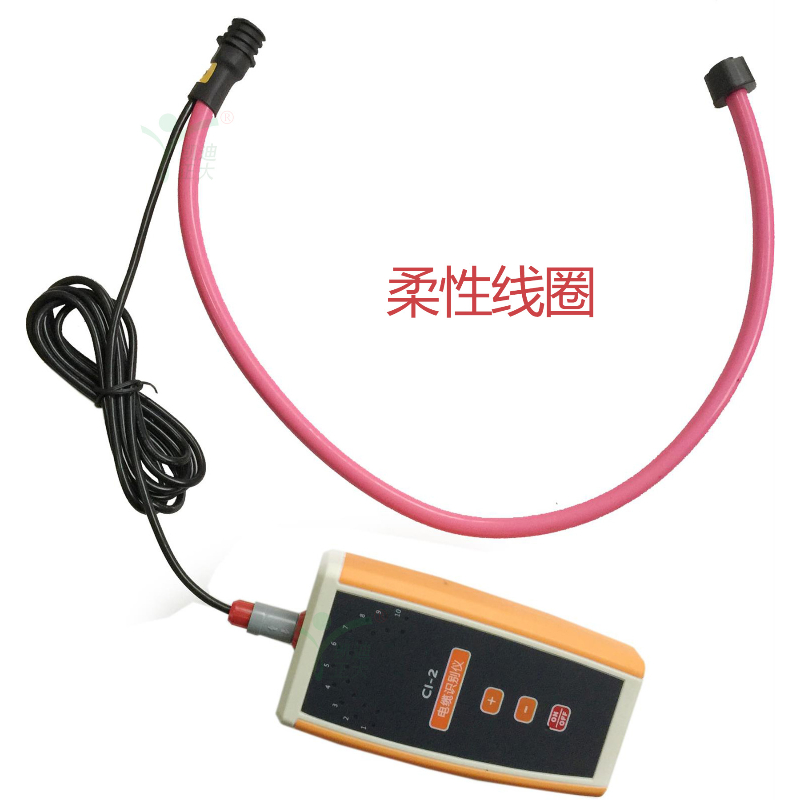

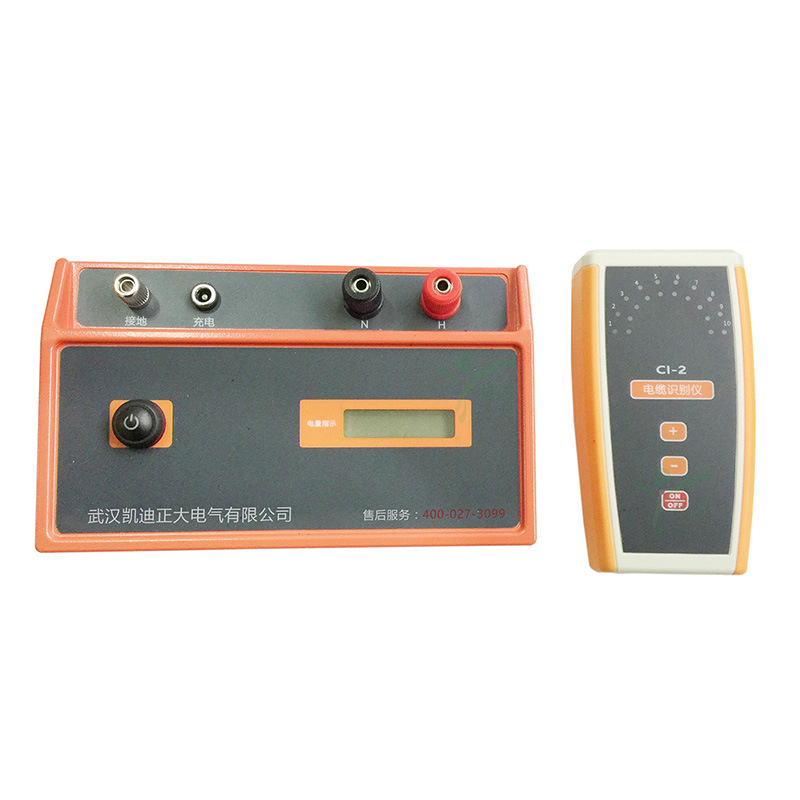

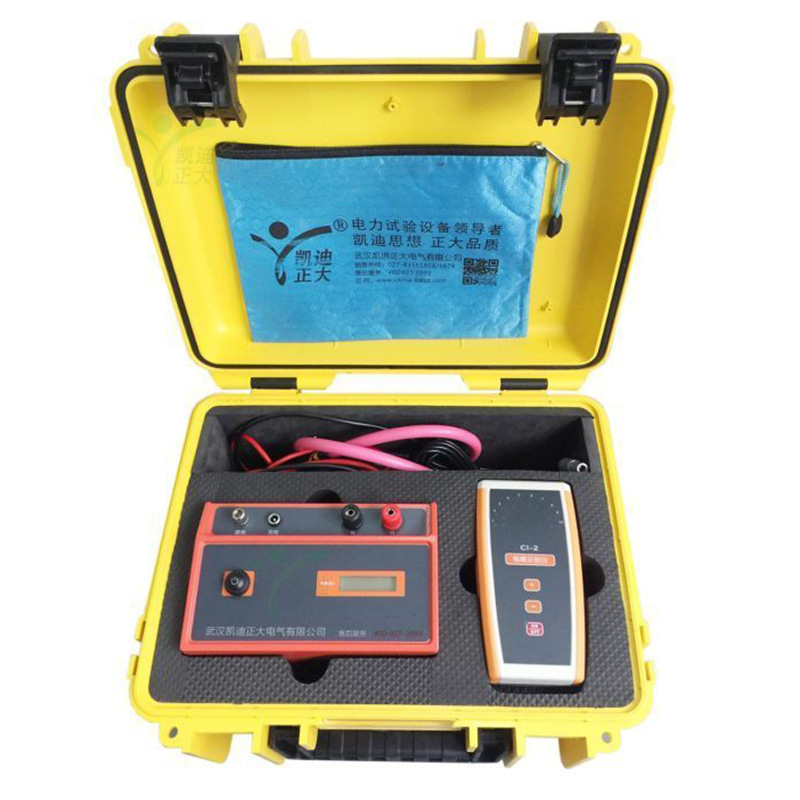

KD-214A 電纜識別儀由電纜識別發射機，電纜識別接收機、發射卡鉗和接收卡鉗及輸出信號連接線組成。它具有大功率電流脈沖輸出;現場接收信號特征清晰，輕便靈活，靈敏度高，能有效抑制現場工頻干擾;判斷準確、快速;保護電路可靠，不怕輸出短路;柔性大鉗口ф125適合各種截面積的動力電纜;內部具有大功率隔離變壓器，操作者與市電不存在電氣上的直接接觸。很大的保證了人身安全。
本儀器的特點：
手持接收機自動識別并顯示結果，確保電纜識別的結果100%準確。輕巧，方便攜帶。
適用于已停電的電纜的現場識別。只要您的目標電纜已停電，就能用本儀器將目標電纜從多根電纜中準確識別出來。
識別時，需要同時使用本儀器的發射機和手持接收機。
發射機采用脈沖電流原理，給電纜線芯注入最大值為30 A的脈沖電流信號，該電流在目標電纜周圍產生電磁場。
手持接收機通過感應夾鉗準確測量到電磁場信號。因電流有方向性，故磁場信號也有方向性。
本儀器手持接收機使用2節1.5V AA(5號)干電池。應避免新舊電池混用，定期檢查電池電量，長期不使用儀器時，請卸下手持機電池。
發射機內置大容量鋰電池，長期不使用儀器時，建議每隔一個月充電維護一次，以免電池自放電耗盡損壞電池。充電過程中，請關閉發射機。插上專用電源適配器后，用12.6V鋰電池專用充電器為內置電池充電。發射機自動控制充電過程，并在電量指示屏中顯示剩余電量百分比。
該電纜識別儀與常規的識別儀不同，采用了較新的通信技術，在發射端采用單片機技術對發射信號進行編碼、功率驅動，將信號耦合到電纜上;接收機中的單片機對接收的相位編碼信號解碼和相位識別。根據目標電纜上的信號相位特征的唯一性將目標電纜從一大束電纜中識別出來。因此工作性能可靠，對長電纜也能做到準確判別，是一種輕小型、緊湊型、便攜式儀器。適用于各種類型的高低壓動力電纜。
發射機：
工作電源：內置12.6V/2.2AH鋰電池
指示：電池電量指示
脈沖電壓：0～500V
脈沖電流：最大30A(取決于回路電阻的大小)
脈沖頻率：10次/分鐘
脈沖寬度：10 ms
現場連續工作時間：>10小時
顯示：正顯液晶顯示屏，陽光下可清晰顯示
工作溫度：-25～60℃
環境濕度
