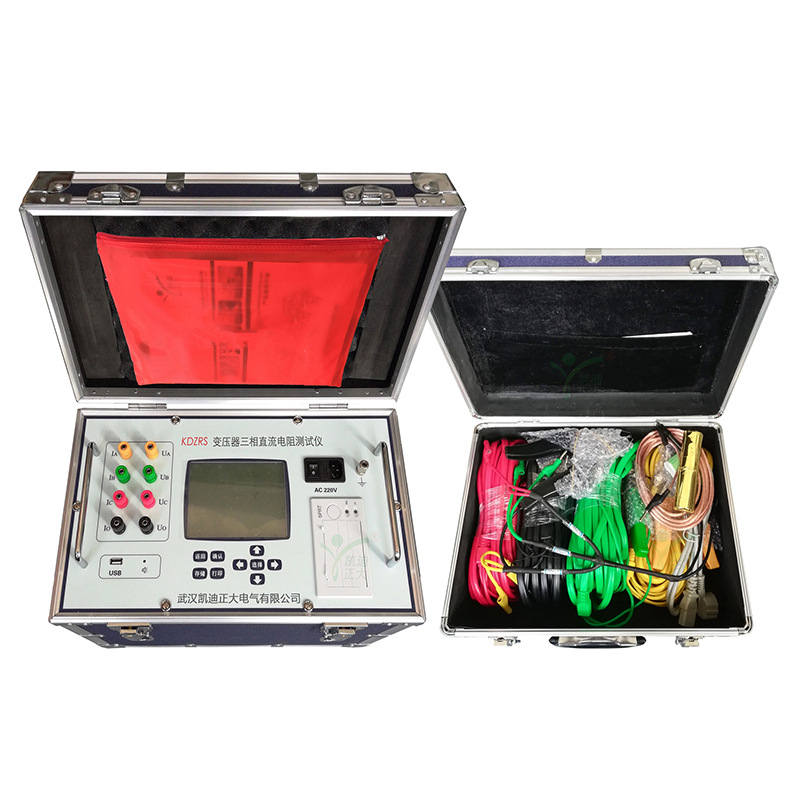

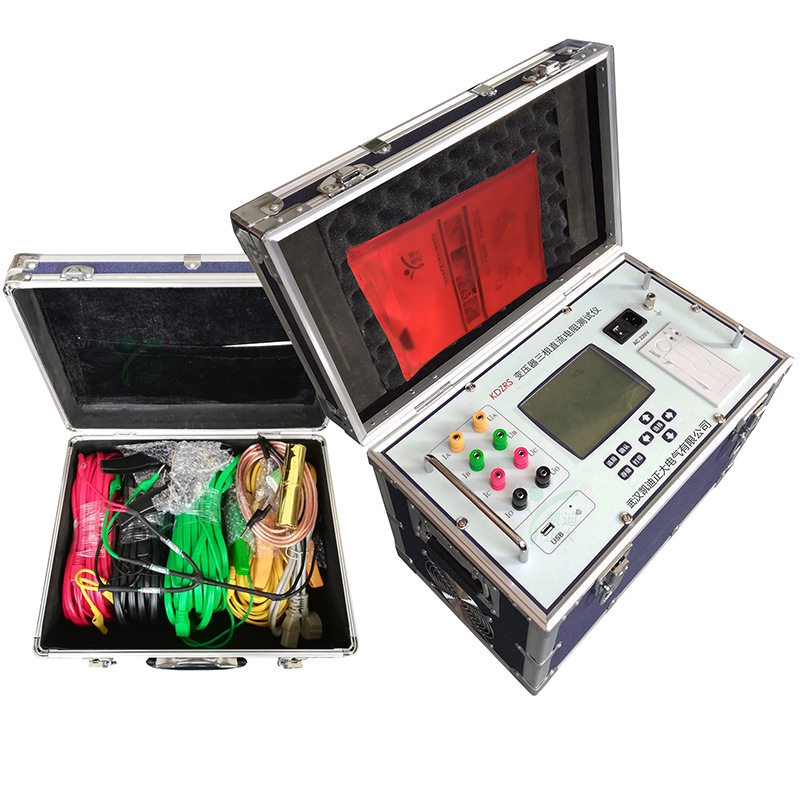

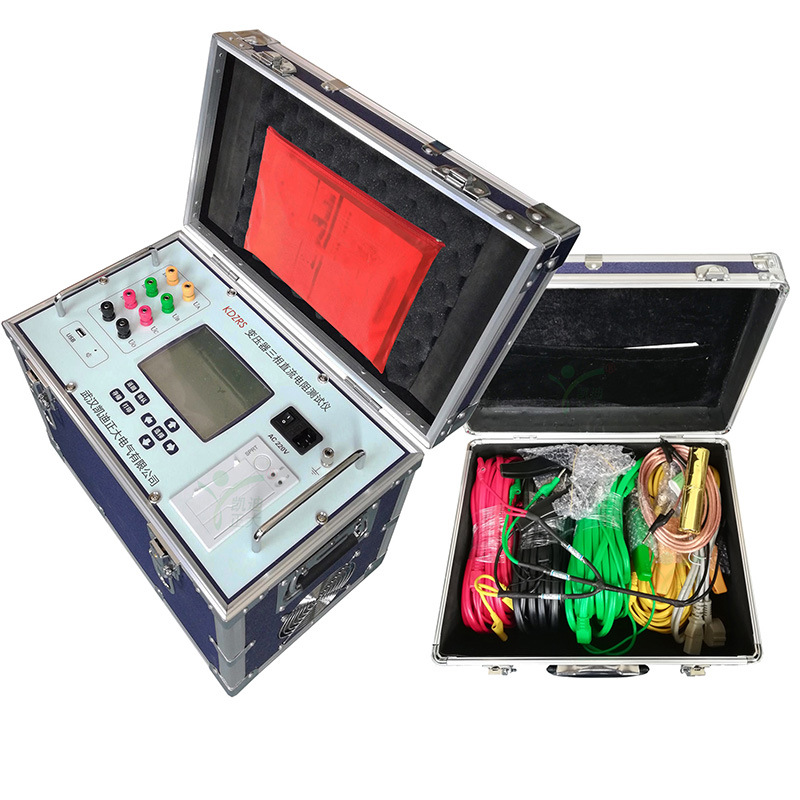

KDZR-S20A變壓器直流電阻測試儀(以下簡稱直阻儀)是變壓器直流電阻測量新一代產品，是為測量大容量變壓器三相繞組直流電阻而優化設計的?？蓪?duì)變壓器的三相繞組直流電阻進行同時測試。采用雙電源結構，對有分接的變壓器YN聯接繞組，實現三相同時加電，測量系統采用獨立三通道電流采樣、獨立三通道電壓采樣，同時測量并顯示三相電阻值和三相不平衡率。對有載調壓變壓器可以不需要放電，直接調節分接開關，大大縮短工作時間，解決了電力變壓器各分接繞組直流電阻測試耗時長的問題測量時間是傳統單相測量的三分之一。

直阻儀采用大屏幕液晶顯示器，中文圖形界面，清晰直觀，操作非常簡單。并配備面板式打印機和大容量非易失性存儲器，可以方便的存儲和打印測量結果。測試數據穩定，快速，重復性好，是現場測量變壓器直流電阻的良好選擇。

　　KDZR-S20A變壓器直流電阻測試儀是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。為了滿足變壓器直流電阻快速測量的需要，該儀器采用新電源技術，具有體積小、重量輕、輸出電流大等特點。整機由單片機控制，自動完成自檢、數據處理、顯示等功能，具有自動放電和放電指示功能。儀器測試精度高，操作簡便，可實現變壓器直阻的快速測量。

　　1.對三角型接法有中性點引出的繞組測試時，儀器可以采取三相同時測量的方式測試2.A0、B0、C0相的直流電阻，大大節省測試時間;

　　3.顯示、打印變壓器的高中低壓繞組的全部測試數據，并自動計算出三相不平衡率;

　　4.具有完善的反電勢保護功能;

　　5.既可以三相同時測量，也可以按傳統方式單通道測量，同時具備溫度換算功能，使用方便。

　　6.可以設置電阻的相序、分接位置等打印信息。

　　7.具有自動放電和放電指示功能，減少誤操作，保證設備及人員安全;

　　8.不掉電萬年歷、時鐘、儀器可以存儲測試數據500組，還可以使用優盤存儲數據;

　　9.儀器采用5.7寸超大液晶顯示，可實時打印測試結果;

　　10.儀器具有適用溫度寬，精度高，防震，抗干擾，攜帶方便等特點。

1.輸出電流：三相測試：2*10A、2*5A、2*2A
單相測試：20A、10A、2A
2.測試范圍：2*10A：500μΩ～500mΩ
2*5A： 1mΩ～1Ω
2*2A： 2.5mΩ～2.5Ω
20A：  250μΩ～1Ω
10A：  500μΩ～2Ω
2A：   2.5mΩ～10Ω
3.分 辨 率：0.1μΩ
4.測量精度：±(0.2%讀數+2字)
5.工作電源：AC220V±10%   50±1Hz
6.數據存儲容量：150組
7.外形尺寸：420mm×250mm×340mm
8.儀器重量：15kg
