參考標準：
KDCR4400數字式雙鉗相位伏安表是專為現場測量相位、電壓、電流、漏電流、相序等而精心設計的雙通道、多功能、數字式、手持式測量儀器，采用較新TA技術及數字集成技術，確保常年測試的高精度、高穩定性、高可靠性。其廣泛適用于電力、計量、通信、鐵路、石油、化工、冶金、建筑、科研教學單位、工礦企業等領域。
KDCR4400數字式雙鉗相位伏安表可以現場測量其中兩相電壓之間(U-U)、其中兩相電流之間(I-I)、 及其中相電壓與電流之間(U-I)的相位，還可判別感性、容性電路，三相電壓的相序， 檢測變壓器的接線組別，測試二次回路和母差保護系統，讀出差動保護各組TA之間的相位關系，檢查電度表的接線正確與否等。
采用較新TA技術，檢測電流時無需斷開被測線路，非接觸測量，而檢測U1-U2間相位時，兩路輸入絕緣隔離。
在被測回路不開路的情況下，同時測量三相交流電壓、電流、電壓間相位、電流間相位、電壓電流間相位、頻率、相序、有功功率、無功功率、視在功率、功率因數、電流矢量和，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等。
智能化設計，減少了操作的繁瑣性，降低了誤操作的可能性，具有高精度、高穩定、低功耗、使用方便。
電流鉗鉗口尺寸：Φ40mm，適合粗大導線的測量。
測試線采用電力專用電纜線，彈棒插頭和鱷魚夾均有絕緣保護。
采用大LCD顯示屏，白屏背光，顯示一目了然。高精度、高穩定、低功耗、使用方便。
絕緣防滑護套。
配有USB-RS232接口，可存儲500組數據，通過系統軟件上傳所存數據到電腦，便于讀取、保存、報表、打印歷史數據等。
外殼采用工程絕緣材料,配備橡皮防振保護套，切實保障了操作的安全性， 避免了可能出現的誤接線造成的被測線路短路、以致燒毀測量儀表。
采用超大高反差藍屏背光LCD(64 mm×54mm)，顯示一目了然!其電流鉗尖嘴型設計,特適合于排線密集的場所。
基準條件和工作條件
影響量
基準條件
工作條件
環境溫度
23℃±1℃
-10℃～40℃
環境濕渡
40%～60%
<80%
信號波形
正弦波
正弦波
信號頻率
50HZ±1HZ
45HZ～65HZ
儀表工作電壓
9V±0.1V
9V±1.5V
測相位頻率相序時
電流幅值
1A±0.2A
2mA～20A
測相位頻率相序時
電壓幅值
100V±20V
10V～600V
測功率功率因數時
電流幅值
1A±0.2A
20mA～20A
測功率功率因數時
電壓幅值
100V±20V
10V～600V
外電場、磁場
應避免
被測導線位置
被測導線處于鉗口的近似幾何中心位置
基準條件下基本誤差及性能指標
類別
量程
分辨率
基本誤差
電壓
AC 0.00V～600V
0.01V
±(0.5%量程)
電流
AC 0.0mA～20.0A
0.1mA
±(0.5%量程)
相位
0.0°～360°
0.1°
±1°
有功功率P
0.0W～12kW
0.1W
±(1.0%量程)
無功功率Q
0.0VAR～12kVAR
0.1VAR
±(1.0%量程)
視在功率S
0.0VA～12kVA
0.1VA
±(1.0%量程)
功率因數PF
-1～+1
0.001
±0.03
頻率F
45HZ～65HZ
0.01HZ
±(1.0%量程)
工作條件下的相位誤差：10mA～20A為±3°;10mA以下±6°一般規格
功能
同時測量三相交流電壓、電流、電壓間相位、電流間相位、電壓電流間相位、頻率、相序、有功功率、無功功率、視在功率、功率因數、電流矢量和，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等
電源
DC9V堿性干電池(1.5V AA×6)
功耗
開啟背光燈*大耗電80mA，電池連續工作10小時
關閉背光燈儀表耗電50mA，電池連續工作16小時
顯示模式
LCD顯示，240dots×160dots
儀表尺寸
長寬厚：196mm×92mm×54mm
鉗口尺寸
35mm×40mm
量程及分辨率
電壓量程：AC 0.00V～600V;分辨率：AC 0.01V
電流量程：AC 0.0mA～20.0A;分辨率：AC 0.1mA
相位量程：0.0°～360.0°;分辨率：0.1°
頻率量程：45.00Hz～65.00Hz;分辨率：0.01Hz
有功功率量程：0.0W～12kW;分辨率：0.1W
無功功率量程：0.0VAR～12kVAR;分辨率：0.1VAR
視在功率量程：0.0VA～12kVA;分辨率：0.1VA
功率因數量程：-1～+1;分辨率：0.001
電流矢量和量程：0mA～60.0A;分辨率：1mA
相序
正相：U1、U2、U3或I1、I2、I3光標從左往右順次閃爍
反相：U1、U2、U3或I1、I2、I3光標從右往左順次閃爍
檢測速率
約2秒/次
數據保持
測試中按HOLD鍵保持?jǐn)?shù)據，“HD”符號顯示
數據存儲
500組
RS232接口
USB-RS232接口，所存數據上傳電腦，便于分析管理數據
自動關機
開機約15分鐘后，儀表自動關機，以降低電池消耗
背光功能
有，適合昏暗場所及夜間使用
電壓檢測
當電池電壓低于7.2V時，電池電壓低符號顯示，提醒更換電池
儀表質量
1360g(帶電池)
測試線長度
1.5m
電流鉗線長
2m
工作溫濕度
-10℃～40℃;80%Rh以下
存放溫濕度
-10℃～60℃;70%Rh以下
輸入阻抗
測試電壓輸入阻抗為：2MΩ
耐壓
儀表線路與外殼間耐受1000V/50Hz的正弦波交流電壓歷時1分鐘
絕緣
儀表線路與護套外殼之間≥100MΩ
結構
雙重絕緣，帶絕緣防振護套
適合安規
IEC61010-1 CATⅢ600V，IEC61010-031，IEC61326，污染等級2
隨機附件
主機：1件;電流鉗：3件;測試線：4條;RS232數據線：1條;光盤：1個;電池(LR6)：6節;儀表箱：1件
武漢凱迪正大電氣有限公司位于九省通衢的江城之都的武漢市，始建于2003年1月，公司生產經營范圍：電力儀器儀表。主要產品有繼電保護測試系列、大電流發生器、高壓試驗儀器、互感器測試儀器、變壓器測試儀器、接地電阻測試儀器、高壓開關測試儀器、避雷器測試儀器、三倍頻發生器、直流高壓發生器、模擬開關、SF6檢漏儀、微水測量儀、高壓數字兆歐表、水冷式發電機絕緣電阻測試儀等。
武漢凱迪正大電氣有限公司以“誠信、質量、科技”作為企業文化，面向電力行業的廣大用戶，不斷開拓進取;先后于湖北大學電力系、華北電力大學、青島大學、武漢電力工程學建立技術合作。公司已擁有電力部電力設備及儀表質量檢測中心檢驗鑒定、ISO9002質量體系認證及產品質量認證、質量服務AAA級企業、計量器具制造定點企業。產品主要在全國二十多個省市成功運行，贏得廣泛贊譽。

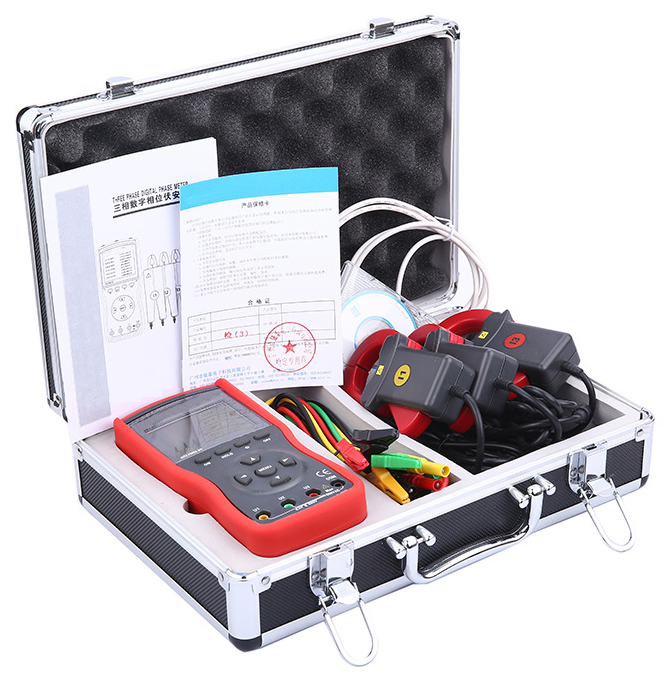

一、裝箱清單？
主機1件
電流鉗3件
測試線4條
RS232數據線1條
光盤1個
電池(LR6)6節
儀表箱1個
二、服務質量要求？
提供完整的技術資料，儀器配置清單，說明書齊全(如英文版的要提供相應的中文說明書)，并帶電子版說明書，試驗報告。各種證件齊全，包括產品合格證、保修卡。
提供壹年保修服務，終生維護，在質量保證期內，因產品技術問題、質量問題發生的設備故障(人為操作不當原因致使設備故障除外)，凱迪正大公司(接到需方的正式通知后72小時內)到需方或反郵寄回免費進行維修，質保期滿后的維修按照凱迪正大公司的售后服務方式進行處理，保證滿足凱迪正大公司的維修需求，凱迪正大公司應對需方提出的疑難問題提供技術指導。
供方免費對需方人員定期進行技術培訓，培訓內容包括：設備的正確使用和操作、軟件功能的應用、設備的日常維護和一般故障的排除等，使操作人員對設備的性能有一個全面的認識，熟練操作整套設備及軟件，并能對一般故障進行處理，為參與培訓的人員提供 要的技術指導。
