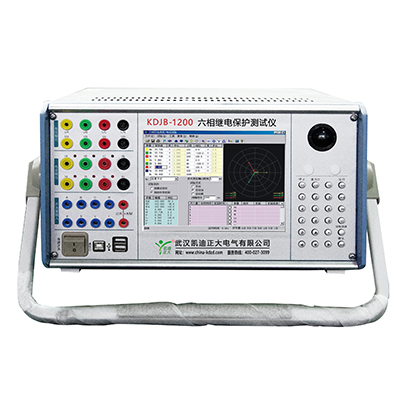

功能與用途

可對各種繼電器（如電流、電壓、反時限、功率方向、阻抗、差動、低周、同期、頻率、直流、中間、時間等）及微機保護進行檢定，并可模擬各種復雜的瞬時性、、轉換性故障進行整組試驗。


技術特點

?電壓電流輸出靈活組合  輸出達6相電壓6相電流，可組合實現常規4相電壓3相電流型、6相電壓型、6相電流型，以及12相型輸出模式，既可兼容傳統的各種試驗方式。
?單機操作方便  裝置面板設有軌跡球鼠標、優化鍵盤以及大屏幕TFT液晶顯示器，內置中文Windows平臺操作軟件。開機即可使用，操作方便快捷。
?雙操作方式  除了單機操作外，裝置還可以外接筆記本電腦或臺式機進行操作，兩種方式功能一致，真正完整的雙操作模式。
?新型高保真線性功放  輸出端一直堅持采用高保真、高可靠性模塊式線性功放，而非開關型功放。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流都波形平滑精度優良。
?高性能主機  輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量高新技術和精密元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便。
?軟件功能強  可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。6相電流可方便進行三相差動保護測試。
?具有專用直流電源輸出  設有一路110V 及 220V專用可調直流電源輸出。
?接點豐富 具有10個接點輸入和4個空接點輸出。輸入接點為空接點和0-250V電位接點兼容方式，可智能自動識別。
?完善的自我保護功能  散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。

主要技術參數

交流電流輸出：6路，每路30A / 450VA  六相并聯180A
交流電壓輸出：6路，每路120V / 80VA  線電壓240V
輸出精度：0.2% （主量程范圍內）
直流電流輸出：3路，每路±10A/200VA
直流電壓輸出：3路，每路±160V/70VA
輸出精度：0.5% （主量程范圍內）
相    位：0~360°
相位精度： 0.2°
輸出頻率：0~1000Hz
頻率精度： 0.001Hz
疊加諧波：0~20次
開 入 量：8路
開 出 量：4對
獨立直流：DC110/220V，額定電流1.5A
尺    寸：360mm*200mm*400mm
   重    量：20kg
