參考標準：

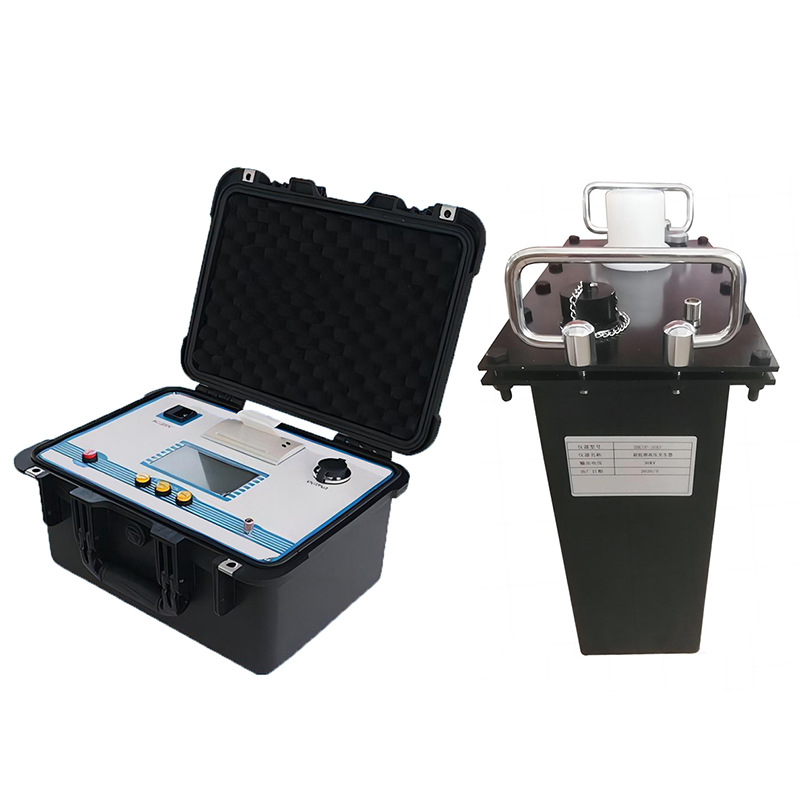

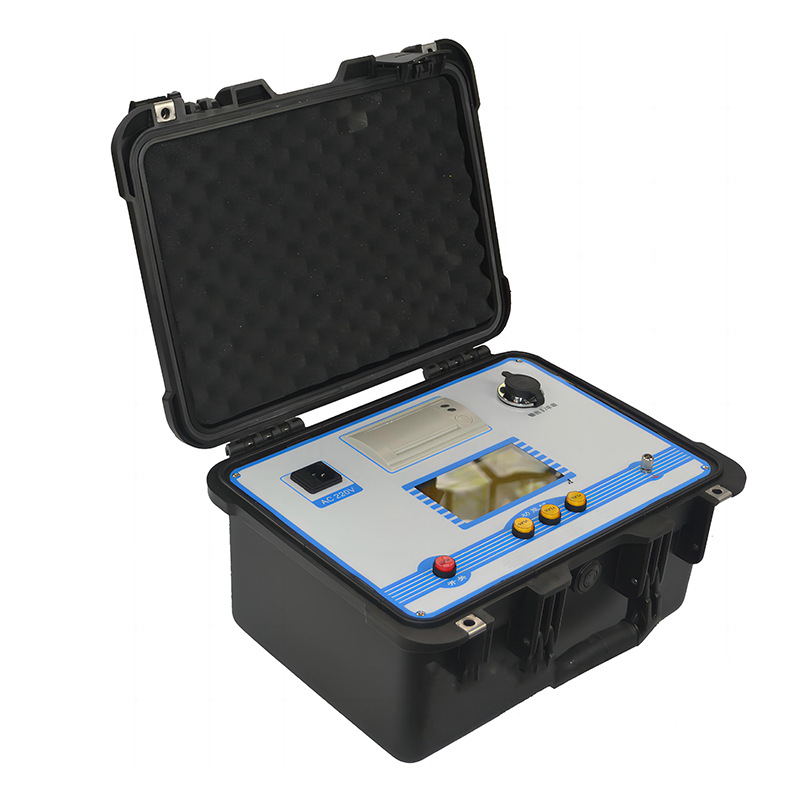

本產品接合了現代數字變頻技術，采用微機控制，升壓、降壓、測量、保護自動化。由于電子化，所以體積小重量輕、大屏幕液晶顯示，清晰直觀、且能顯示輸出波形、打印試驗報告。
設計指標符合《電力設備專用測試儀器通用技術條件，第4部分：超低頻高壓發生器通用技術條件》電力行業標準，使用十分方便。現在國內外均采用機械式的辦法進行調制和解調產生超低頻信號，所以存在正弦波波形不標準，測量誤差大，高壓部分有火花放電，設備笨重，而且正弦波的二，四象限還需要大功率高壓電阻進行放電整形，所以設備的整體功耗較大。本產品均能克服這樣一些不足之處.
額定電壓小于或等于50kV的超低頻采用單聯結構（一臺升壓器）；大于50kV的超低頻采用串聯結構（兩臺升壓器串聯），使整體重量大大減輕，帶載能力增強，而且兩臺升壓器可單獨作低電壓等級的超低頻使用。
電流、電壓、波形數據均直接從高壓側采樣獲得，所以數據準確。具有過壓保護功能，當輸出超過所設定的限壓值時，儀器將停機保護，動作時間小于20ms。
具有過流保護功能：設計為高低壓雙重保護，高壓側可按設定值進行停機保護；低壓側的電流超過額定電流時將進行停機保護，動作時間都小于20ms。
高壓輸出保護電阻設計在升壓體內，所以外面不需另接保護電阻。
由于采用了高低壓閉環負反饋控制電路，所以輸出無容升效應。
輸出額定電壓：30kV
輸出頻率：0.1Hz、0.05Hz、0.02Hz
帶載能力： 0.1Hz 最大1.1µF；0.05Hz 最大2.2µF；0.02Hz 最大5.5µF
測量精度：3%
電壓正，負峰值誤差：≤3％
電壓波形失真度：≤5％
使用條件：戶內、戶外；溫度：-10℃～+40℃；濕度：≤85％RH
電源保險管：5A
市電源：頻率50Hz，電壓220V±5%。若使用便攜式發電機供電，發電機要求：頻率50Hz，電壓220V±5%，功率應大于3KW，并且在發電機的輸出端并聯一只功率不小于800W的阻性負載（如電爐），以便穩定發電機的運轉速度。否則儀器將不能正常工作
其它造型規格：
|
額定電壓 |
帶載能力 |
電源 |
產品結構、重量 |
|
30kV |
0.1Hz,≤1.1μF |
5A |
控制器：4kg |
|
0.05Hz,≤2.2μF |
|||
|
0.02Hz,≤5.5μF |
|||
|
30kV |
0.1Hz,≤1.1μF |
6A |
控制器：4kg |
|
0.05Hz,≤2.2μF |
|||
|
0.02Hz,≤5.5μF |
|||
|
50kV |
0.1Hz,≤1.1μF |
7A |
控制器：4kg |
|
0.05Hz,≤2.2μF |
|||
|
0.02Hz,≤5.5μF |
|||
|
60kV |
0.1Hz,≤1.1μF |
10A |
控制器：4kg |
|
0.05Hz,≤2.2μF |
|||
|
0.02Hz,≤5.5μF |
|||
|
70kV |
0.1Hz,≤0.5μF |
10A |
控制器：4kg |
|
0.05Hz,≤1μF |
|||
|
0.02Hz,≤2.5μF |
|||
|
80kV |
0.1Hz,≤0.5μF |
12A |
控制器：4kg |
|
0.05Hz,≤1μF |
|||
|
0.02Hz,≤2.5μF |
