當前位置：首頁 > 產品中心 > 耐壓試驗裝置 > 擊穿電壓測試儀
參考標準：
主要用途及功能

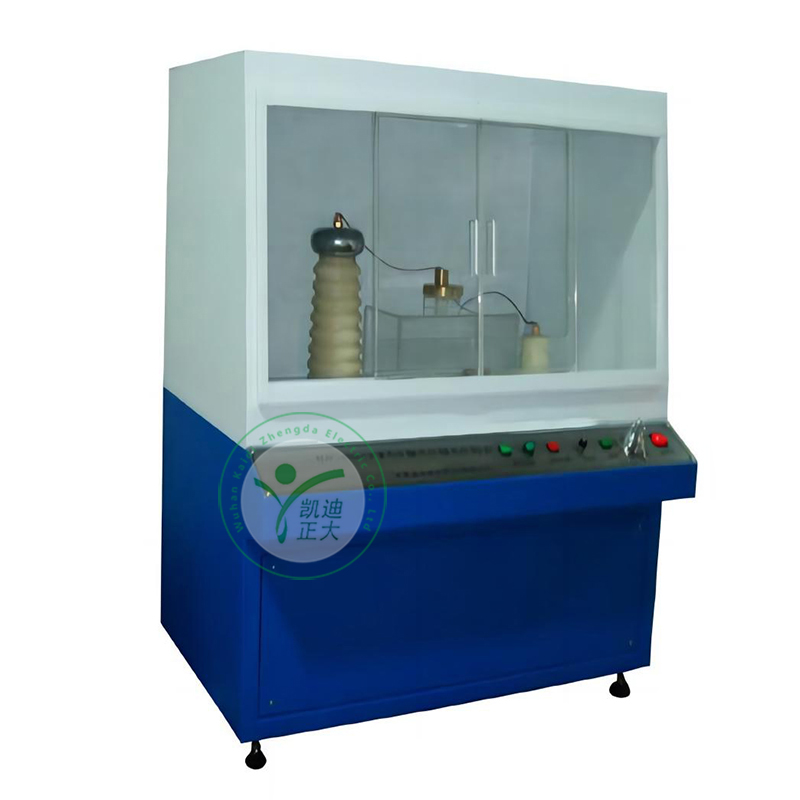

產品主要適用于固體絕緣材料如：塑料、薄膜、樹脂、云母、陶瓷、玻璃、絕 緣漆等介質在工頻電壓或直流電壓下?lián)舸?qiáng)度和耐電壓時間的測試；該儀器采用計算機控制，可對試驗過程中的各種數據進行快速、準確的采集、處理，并可存取、顯示、打印。
此儀器為具有防輻射功能，儀器試驗門處為透明絕緣玻璃中夾有屏蔽網，在試驗過程中， 擊穿瞬間會產生大的電流，同時對人身體有輻射危害，我公司這款儀器在此進行了屏蔽處理減少對人身危害。
此儀器還具有照明功能，因?yàn)樵谠囼?yàn)過程中會有光線陰暗，可以應用到此功能，讓使用者在試驗過程中的觀測更明顯，有更優質的試驗效果。
設備組成原理及安全防護：
1.設備主要由高壓試驗變壓器、接觸式調壓器、伺服調速系統、采集系統、控制系統、自動放電等部分組成。
2.試驗變壓器輸入由調壓器輸出給出，同時由采集系統實時采集高壓輸出，計算機根據電壓，調整控制調壓器旋轉的調速系統，形成閉環，使調壓過程更為平滑。且可滿足較慢速升壓要求。
3. 自動區分交直流試驗過程。若進行直流試驗后，試驗結束可自動進行放電操作，期間（未放電情況下）打開試驗艙門，會有聲光報警，警示危險！
安全防護：
1.過流保護：
1.1 低壓側過流保護，保護高壓變壓器安全運行
1.2 高壓側過流保護，保護電極表面不受電火花腐蝕
1.3 超出預設漏電流，切斷高壓輸出
2.高壓斷電保護：
2.1 超量程自動切斷高壓輸出
2.2 實驗過程中可手動關停高壓輸出
2.3 電壓跌落超過預設，切斷高壓輸出
3.輸出零點保護：
3.1 實驗開始前，若高壓輸出不在零位，給出提示
3.2 若高壓輸出不在零位，強制回零
4.短路保護：
4.1 高壓輸出短路， 自動切斷輸出
4.2 低壓輸入短路， 自動斷電 5.安全門保護：
5.1 實驗中無意開啟艙門， 自動切斷輸出
5.2 實驗艙門開啟狀態下，無法開始試驗
5.3 實驗結束后，開啟艙門切斷高壓輸出 6.軟件保護：
每次開始實驗前，要求確認。否則彈出窗口
6.1 高壓準備開關按下，高壓指示燈點亮
6.2 實驗艙門已關閉
6.3 調壓器復位（高壓輸出為零）
7.放電保護：
7.1 直流試驗后，開啟艙門時聲光報警，強制要求對均壓球放電
8.漏電保護：
8.1 獨立接地保護
8.2 漏電保護開關
無極調壓功能：隨著新材料的不斷誕生。對其絕緣性能的檢測要求也不斷提高，前期的國內測試 儀器，僅能做到固定的幾檔可選性升壓速度，不能很好地滿足試驗需求。引入無極調壓的概念后。 升壓速率可在一定范圍內人為設置。能夠較好的適應用戶需求。
主要技術要求：
輸入電壓：AC 220 V
輸出電壓：AC 0--50 kV DC 0-50 kV
升壓方式：連續升壓、耐壓
電器容量：3KVA
高壓分級：0--50kV （全量程不分檔）
擊穿電壓：0--50kV
升壓速率：可實現無級調速升壓自由設定（20V-2500V/s）
電壓測量精度 （10%--100%FS）： ≤ 2%
試驗電壓：0 -50 kV 連續可調
試驗方法：交流試驗 直流試驗 （兩用）
升壓方式：直流試驗：1、勻速升壓 2、梯度升壓 3、耐壓試驗
交流試驗：1、勻速升壓 2、梯度升壓 3、耐壓試驗
判停方式兩種： 1 、電壓判停 2 、電流判停
試驗方式：1 、絕緣試樣空氣中試驗 2 、絕緣試樣浸油中試驗
試驗介質：1、空氣 2、試驗油
過電流保護裝置：試樣擊穿時在 0.1S 內切斷電源.
漏電電流選擇：0-50mA】可自由進行設定(根據試驗變壓器容量確定可選)
電流可采集：可達到 mA 級
過電流保護裝置：試樣擊穿時在 0.01S 內切斷電源.
運行環境:儀器在 15 ～ 30℃的溫度和 0～85%的相對濕度下能夠穩定運行。
試驗環境：溫度 15 度到 25 度之間，相對濕度 60％到 70％之間。
電力供應 : 儀器在 220V±10%的單相交流電壓和 50Hz±1%的頻率下能夠穩定運
行，配置中包括儀器正常工作所需的各種電源線、接地線及信號電纜
設備外形尺寸：長 1000mmX 寬 750mmX 高 1650mm
設備重量：195kg
輸入電源電壓：220V
