參考標準：

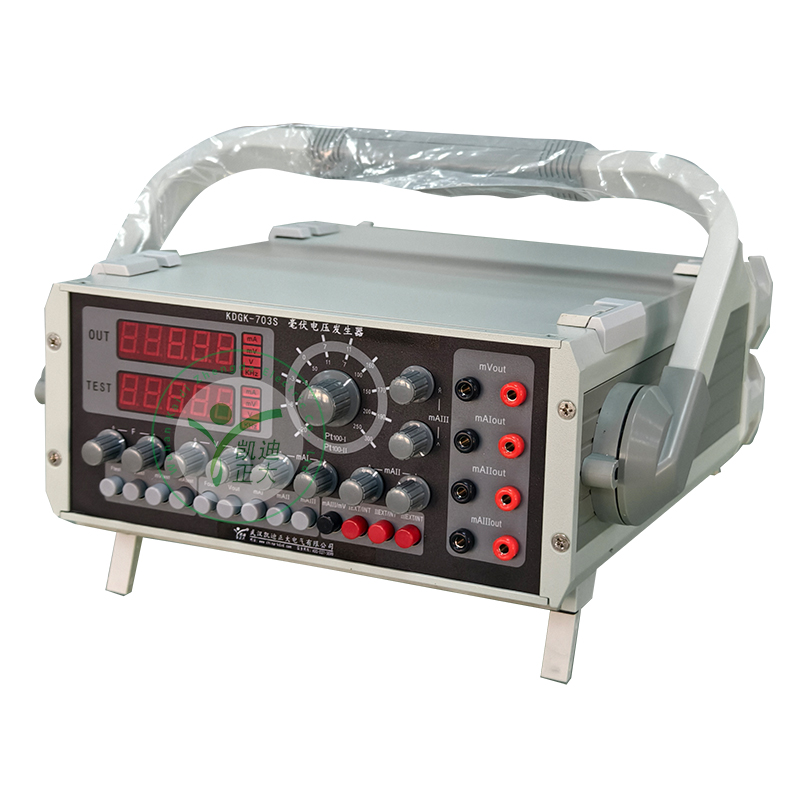

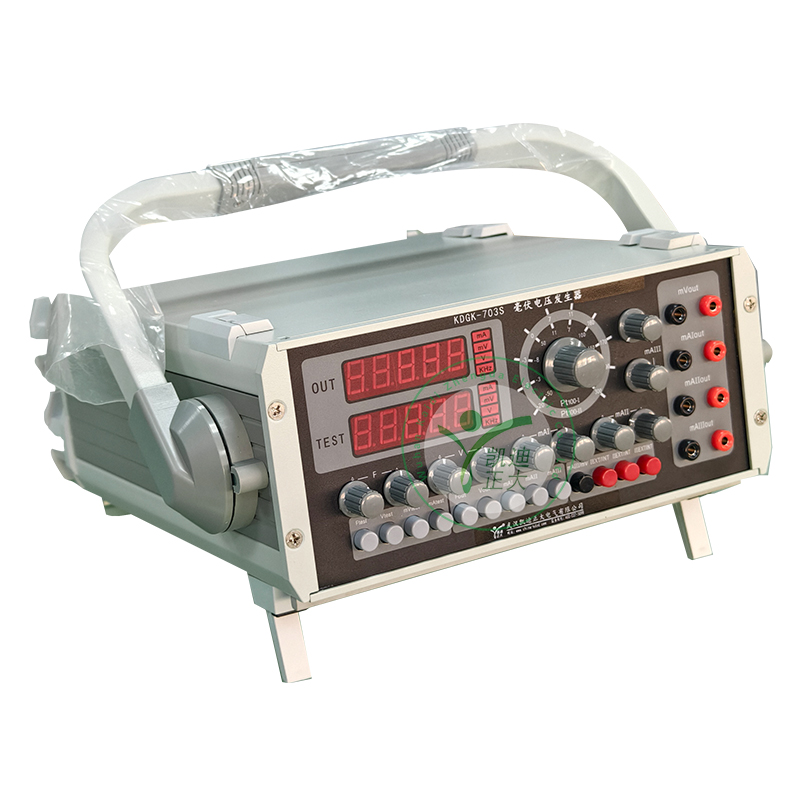

KDGK-703S便攜式綜合校驗儀（毫伏發生器）是一種集數顯式電壓、電流、頻率標準信號源、Pt100 鉑電阻溫度模擬標準信號源、數字式電壓、電流、頻率測量功能于一體的高精度、高分辨率、多用途的自動化儀表校準儀器。
它具有信號輸出和測試功能，可校驗以下各類儀表：以模擬量輸入輸出的傳感器、變送器、調節器、記錄儀、智能流量積算儀、電／氣執行器等常規的工業自動化儀表。還可以用于校驗和整定計算機一系列接口板卡，如電阻板、A/D 板、D/A 板等。可廣泛應用于石油、化工、冶煉、造紙、發電、地鐵軌道交通、儀表行業及科研部門等領域。
其技術性能符合電 II 型、電 III 型自動化儀表校驗標準， 工作環境符合B6587.1-86《電子測量儀器環境試驗總綱》中兩組儀器的有關規定。
它與國內外同類儀表相比具有以下四大特色：
·功能全，它包括了自動化儀表的電信號；精度高、體積小、重量輕，尤其可直接應用于現場，對各種工業過程控制的自動化儀表實施現場調校、檢修。
·可同時輸出三路有源毫安信號，方便了需多路輸入信號儀表（如智能流量積算儀、彎管流量計等）的校驗和檢修。
·有寬量程的交流工作電壓范圍（180～260V.AC），能適應工業現場惡劣的工作環境。
· 儀表可同時工作在測量和輸出狀態,有兩個四位半 LED 顯示器，每個顯示器有四只單位顯示燈，分別顯示 mA、mV、V、KHz。通過選擇可同時顯示輸出值及其單位和測量值及其單位
輸出功能：
1.有可作為兩線制變送器使用的 0～25.00V.DC 連續可調工作電源，有一路 0～199.99mV.DC 直流電壓信號，可作為各種熱電偶的模擬輸出信號。
2.具有兩路 Pt100 熱電阻模擬器，可輸出 Pt100 鉑電阻－50℃、 －20℃、－3℃、－8℃、0℃、7℃、11℃、50℃、100℃、150℃、160℃、170℃、190℃、200℃、250℃、300℃的模擬電阻信號，可作溫度變送器輸入信號使用（此功能為部份客戶要求新增加，指標參數如有偏差僅供參考）。
3.有三路有源電流輸出：其中兩路 0～22.00mA.DC，一路 0～19.999mA.DC?？勺鳛?II、III 型儀表的輸入或輸出信號用，在現場校驗時可模擬 II、III 型變送器。
4.有一路 10Hz～1.9999kHz 頻率信號輸出，可作為渦街流量計、渦輪流量計二次儀表輸入信號。
測量功能：
1. 可測量 0～40V.DC 的電壓信號；
2. 可測量 0～199.99mV.DC 的電壓信號；
3. 可測量 0～100.00mA.DC 的電流信號；
4. 可測量 5Hz～1.9999kHz 的 TTL 電平頻率信號和渦街流量計、渦輪流量計的頻率信號。
1.直流電壓輸出
輸出量程范圍 ：0～25.00V 準確度：±(0.1%讀數+5 字) 分辨率：10mV
輸出量程范圍 ：0～199.99mV 準確度：±(0.05%讀數+10 字) 分辨率：10uV
注明：儀表直流電壓源輸出 0～25.00V.DC，40mA，請不要短路或超負載操作，否則負載過大會燒壞儀表此項功能。
2. 直流電流輸出
輸出量程范圍：0～22.00mA(I 路) 準確度：±(0.05%讀數+5 字) 分辨率：10uA
輸出量程范圍：0～22.00mA(II 路) 準確度：±(0.05%讀數+5 字) 分辨率：10uA
輸出量程范圍：0～19.999mA(III 路) 準確度：±(0.05%讀數+10 字) 分辨率：1uA
注明：儀表最下面一排按鍵最后 3 個紅色鍵，正常全按下不動，這樣始終會保持上次輸出電流信號的 mA 值。mA 輸出時需要帶負載或短路勾成回路方有輸出。就是將輸出線黑色與紅色鱷魚夾夾在一起，然后按對應旋鈕調至所需要的毫安值。
3. 輸出頻率
量程范圍：10Hz～1.9999kHz 準確度：±(0.1%讀數+10 字) 分辨率：1Hz
4. 熱電阻模擬輸出
熱電阻類型：Pt100 量程范圍：-50～400℃ 輸出精度：±0.1%
5. 直流電壓測量
量程范圍：0～40V 準確度：±(0.1%讀數+5 字) 分辨率： 0.01V 內阻：> 10MW
量程范圍：0～199.99mV 準確度：±(0.05%讀數+5 字) 分辨率：10uV 內阻：> 10MW
6. 直流電流測量
量程范圍：0～100.00mA 準確度：±(0.05%讀數+5 字) 分辨率：10uA 內阻：10W
7. 頻率測量
量程范圍：10～1.9999kHz 準確度：±(0.1%讀數+10 字) 分辨率：1Hz 內阻：> 10MW
8. 電 源：交流電 220 V±20%（50Hz±2）；
9. 使用環境：溫度范圍：－10℃ ～ +50℃；相對濕度： +40℃ 80%RH；
10. 功 耗：4W（MAX）；
11. 校準周期：一年；
12. 外型尺寸：300×140×340 mm（寬×高×深）；
13. 重 量：約 2Kg。
