功能特點：

集工控屏和具有專有設計技術的全編碼鍵盤，如同筆記本電腦一樣操作方便。高性能工業總線，觸控板，觸摸屏，DSP數字信號處理，FPGA，CFC存儲等各種高新技術之大成，獨創動態跟蹤技術，采用24位DA，可輸出每周波1600點高精度波形，保證小電流（0~100mA）絕對誤差<1mA，徹底解決了500KV以上超高壓繼電保護測試工作的小電流精度問題

輸出多多達6相電壓6相電流，可任意組合實現常規4相電壓，3相電流型，6相電壓型，6相電流型，以及12相型輸出模式

輸出端采用高保真，高可靠性模塊線功放，而非開關型功放，性能卓越。不會對試驗現場產生高，中頻干擾，而且保證了從大電流到微小電流全程都波形平滑精確優良。

可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存存儲測試數據，顯示矢量圖，聯機打印報告等

設有一路獨立110V及220V專用可調直流電源輸出，方便現場檢測使用

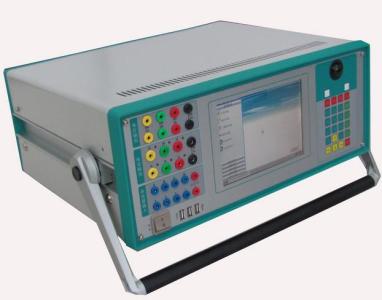

新一代KDJB-60微機繼電保護校驗儀設有10路開入和8路開出。方便做備自投試驗，輸入接點為空接點和0~250V電位接點兼容，可智能自動識別

自動測試軟件和GIS同步觸發試驗（選配），GPS同步觸發誤差小于50μs

可以完成各種復雜的校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，可以實時存儲測試數據，顯示矢量圖，打印報表等。

交流電流輸出

6相電流輸出時每相輸出（有效值）0~30A可選，

輸出精度0.2級

3相電流輸出時每相輸出（有效值）0~60A

6相并聯電流輸出（有效值）0~180A

相電流最大輸出功率400VA

6相并聯電流最大輸出時最大功率1000VA

6相并聯電流最大輸出時允許工作時間10S

頻率范圍（基波）0~20次

直流電流輸出

電流輸出0~±10A/每相，輸出精度0.5級

最大輸出負載電壓20V

交流電壓輸出

相電壓輸出（有效值）0~120V,輸出精度0.5級

線電壓輸出（有效值）0~240V

相電壓/線電壓輸出功80VA/100VA

頻率范圍（基波）0~1000HZ

諧波次數1~20次

直流電壓輸出

相電壓輸出幅值0~±160V 輸出精度：0.5

線電壓輸出幅值0~±320V

相電壓/線電壓輸出頻率：70VA/140VA

開關量

8路開關量輸入

空接點1~20mA。24V

電位接點接入：“0”:0~+6V；“1”11V~~+250V

4對開關量輸出DC:220V/0.2級；AC:220V/0.5級

時間測量范圍

0.1ms~9999S，測量精度<0.1ms

電流電壓通道數：標準6相

交流電流輸出范圍：30A/相或180A（六并）

直流電流輸出范圍：10ADC/相

直流電壓輸出范圍：160VDC相

試驗功能模塊

交流試驗?zāi)K

可以靈活控制輸出4相電壓，3相電流，6相電壓，6相電流，12相同時輸出多種組合

具有按序分量數據數值，自動組合出各相電壓，電流輸出，并按序分量進行變化輸出

各相電壓，電流輸出均可以任意設置幅值和相位，幅值可以設置上限限制

各量的幅值和相位，頻率均可以設置變化，變化步長均可任意設定

Ux可以設置多種輸出方式組合?？扇我庵脭?shù)

可以自動，半自動，手動變化，且在輸出時可以任意切換

在輸出狀態可以直接修改幅值，相位，步長以及變量的個數

可直接顯示功率數值，用于校驗功率計量儀表

可測量動作值。返回值，動作時間，返回時間

率高低周模塊

測試項目包括幾乎大多數的頻率及高低周保護

頻率可以下滑進行低周載測試，也可以上滑進行高周試驗

頻率變化前延時在變量的每個變化過程中，裝置先3額定頻率50HZ輸出，維持至“頻率變化前”結束，然后再開始變化。該項在有些保護測試是非常有用，可以用來等待保護頻率閉鎖后解除閉鎖

測試間斷時間每一次試驗結束后裝置將停止輸出至“測試間斷時間”結束，再進入下次試驗

整定值根據需要自行設定“允許誤差”。試驗測得的”試驗值與整定值比較后，得出一個相對誤差，從而反映保護的性能

能測試同期各項動作值，電壓閉鎖值，頻率閉鎖值，導前角及導前時間，調壓脈寬，調頻脈寬

能進行自動準同期裝置的自動調整試驗

可以測試自動準同期裝置，也可測試同期各類各種繼電器（如同步繼電器）

可測試線路檢同期，檢同壓的同期重合閘保護

距離零序保護試驗?zāi)K

能一次性自動完成多段距離和零序保護的各種故障定值的校驗

能測試同一故障下，保護三相同時或不同時跳閘的時間

能設置故障，測試重合閘和永跳時間

即可采用Z.方式，也可采用R.X方式設置阻抗定值

通過設置“按鍵觸發”方式，能手動控制故障量的輸出

6-35KV微機線路保護試驗測試模塊

6-35KV微機線路保護試驗測試模塊集中了低壓微機線路保護的大部分測試項目，適用于6~35KV中性點不接地系統的線路保護測試。完整接線后，能一次性測試完成所用項目，中間不需要人為干預，可不退出其他段，一次性對三段過流保護進行定值小驗測試。完整接線后，能一次性對三段過流保護進行定值校驗測試

匯集了幾乎大多數中性點不接地系統的線路保護的各種測試功能

界面簡潔，只需要設置少量的試驗參數，有的甚至只要輸入整定值即可

備自投試驗?zāi)K

界面直觀地顯示各種系統主接線圖，圖上各開關狀態，電壓電流狀態實時顯示和變化

各開關的描述方式和初始狀態，各電壓電流的描述方式和初始狀態均可自有方便的設定

各開關的跳合閘接點均可自由方便地設定其連接方式

可方便地設置各進線和母線在有壓和無壓時的電壓，有流和無流時的電流

可智能識別系統初態及備自投每次動作后的狀態，彩色顯示系統主接線圖和電壓電流變化

預設了兩種典型的主接線類型，并設計了明備用和暗備用兩種備用方式

可以模擬多達十余種事故原因，能模擬各種條件下備自投測試

記錄備自投各次動作后的事故原因，動作內容和動作時間

可測試進線恢復供電時的備自投動作行為

可預設備自投或開關設備拒動或動作不正確情況進行測試

具備備自投測試所需的多達10路開入量和8路開出量

狀態系列模塊

靈活控制多達9個狀態輸出，每個狀態可以輸出4相電壓，3相電流或12相電壓電流

每個狀態可以關閉，增刪，插入，可以命名，可以設置多種觸發方式

Ux可以設置多種輸出組合方式

靈活地模擬各種復雜的故障狀態，，測試復雜的邏輯組合

諧波試驗?zāi)K

UA.UB.UC.IA.IB.IC均可以疊加直流及2~20次諧波輸出

各次分量可以按幅值顯示和記錄，也可以按基波的百分比方式顯示和記錄

可選擇自動變化，可選擇手動變化，幅值和相位相位均可變化

可測量動作值，返回值以及動作時間，返回時間

整組試驗?zāi)K

整組校驗過流，零序和距離等保護，進行整組傳動試驗

能測試在有（無）檢同期和檢無壓條件下，重合閘及后加速動作情況

能模擬轉換性故障。反方向故障

頻線路保護試驗?zāi)K

在一個測試模塊中匯集幾乎大多數的高，低壓線路保護測試項目

能校驗檢同期重合閘。非全相，工頻變化量阻抗等復雜的保護功能

功率方向保護及阻抗模塊

在一個測試模塊中匯集了幾乎大多數的高，低壓線路保護測試項目

能校驗同期重合閘，非全相，工頻變化量阻抗等復雜的保護功能

功率方向及阻抗模塊

即包含功率方向保護的各種測試項目也可以進行相間和接地阻抗的各項測試

軟件引入了“突變量啟動”選項，能滿足需突變量啟動的保護的測試要求

采用兩種示圖方式，使試驗的過程不再神秘抽象

邊界測試時，能自動繪出兩條動作邊界，自動計算最大靈敏角并繪制最大靈敏線

阻抗特性試驗?zāi)K

阻抗特性試驗?zāi)K主要是針對距離保護的動作特性，搜索其阻抗動作邊界?？梢运阉鞒鰣A特性，多邊形特性，弧形以及直線等各種特性的阻抗動作邊界。本測試模塊提供·了·“單向搜索”和“雙向搜索”兩種不同搜索的方式

可搜索圓，多邊形，及其他阻抗特性圖

依提示設定參數，由軟件能畫出大概圓形，方便與搜索的圖形對照

差動諧波試驗?zāi)K

軟件與“交流試驗”風格相似，力求試驗時操作簡便

可任意疊加最多9次諧波分量，且各諧波的幅值或相位可任意設置

可在不停止輸出的試驗狀態下直接修改電流的幅值，相位，變化步長或改變變量相別

試驗前，變量的變化方式可在手動和自動加，減之間隨意選擇，靈活控制，以圖形形式實時顯示兩通道疊加波形，直觀觀察試驗過程。
