凱迪正大作為研發制造的2000kVA/400kV型變頻串聯諧振試驗成套裝置（30～300Hz）的生產廠家，運用嵌入式微電子技術和數字信號處理技術，采用人性化彩色液晶屏顯示，可靈活分段設置試驗電壓、試驗時間，設置找頻范圍。該設備具有自動試驗和手動試驗兩種試驗?zāi)Ｊ?，功能強大、操作方便?/div>
2000kVA/400kV/變頻串聯諧振試驗成套裝置廣泛適用于二級承裝（修、試）電力設施企業、供電、發電、鐵路、鋼鐵、石化、礦山、輸變電裝備制造等行業對大容量、高電壓電容性試品進行交流耐壓試驗。

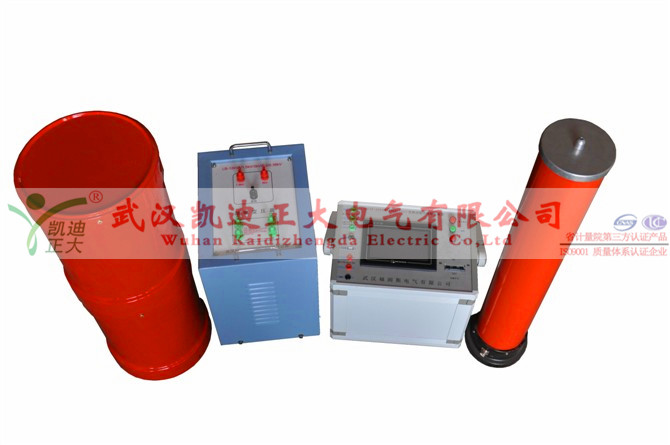

凱迪正大作為研發制造的2000kVA/400kV型變頻串聯諧振試驗成套裝置
一、工作原理
該變頻串聯諧振試驗成套裝置運用串聯諧振原理，通過調節變頻控制器的輸出頻率，使得回路中的電抗器的電感L和被試品電容C發生諧振，諧振電壓即為試品上所加電壓。
通過調頻控制器提供供電電源，試驗電壓由勵磁變壓器經過初步升壓后，使高電壓加在電抗器L和被試品C上，通過改變調頻控制器的輸出頻率，使回路處于串聯諧振狀態。回路的諧振頻率取決于被試品電容C和電抗器的電感L，調節變頻控制器的輸出電壓，使試品上高壓達到所需要的電壓值。
二、用途及性能
變頻串聯諧振成套裝置是運用串聯諧振的原理，通過調節變頻控制器的輸出頻率，使得回路中的電抗器電感L和試品電容C發生串聯諧振，諧振電壓即為試品上所加電壓。變頻諧振試驗裝置廣泛應用于電力、冶金、石油、化工等行業，適用于大容量、高電壓的電容性試品，如發電機、電力變壓器、GIS和高壓交聯動力電纜、互感器、套管等的交接試驗和預防性試驗。
我公司在變頻串聯諧振高壓試驗方面，自行開發的調頻、調壓軟件技術，國內高壓試驗行業，利用這一技術設計，制造的變頻串聯諧振高壓試驗裝置，幾乎符合國家有關高壓試驗的規程和要求。
三、變頻串聯諧振成套裝置整套裝置的組成
整套裝置由調頻調壓電源、激勵變壓器、電抗器、分壓器等組成。
四、主要技術參數
1、環境溫度：-10℃—45℃
2、工作濕度：≤90%
3、海拔：≤2000M
4、電源輸入：380±10%三相或220V ±10%單相（10KW以下），50Hz
5、額定輸出容量：0-5000KVA
6、諧振電壓：0-1000KV
7、頻率調節范圍：0.1-300Hz
8、系統測量精度：0.5級
9、頻率調節分辨率：0.01Hz
10、不穩定度：≤0.05%
11、輸出波形：正弦波
12、波形畸變率：≤0.5%
13、噪聲：≤60db
14變頻串聯諧振成套裝置、電抗器Q值：30-120
凱迪正大變頻串聯諧振耐壓裝置產品特點
1、高試驗電壓200KV，大試驗電流8A，大部件重量<50Kg
2、手動試驗/自動調諧/自動試驗三種試驗?zāi)Ｊ?/div>
3、大屏幕顯示數據、試驗狀態，并有實時操作步驟提示功能
4、能靈活整定試驗電壓、調頻范圍、加壓時間
5、試驗結果能計算出被試品電容
6、具有計算機通訊接口，可升級操作軟件和數據管理
7、體積小、重量輕、操作方便
8、分辯率高，頻率分辯率為0.01HZ
9、安全可靠性高，系統具有過電壓、過電流及放電保護功能，可有效保護人身及設備安全
