TAG-8700多功能核相儀

一、產品簡介

TAG-8700多功能核相儀（以下簡稱“儀器”）用于測定三相線相序，ABC三相之間相位差，也可以用于兩線路并網核相操作。儀器適合5V～220kV輸電線路帶電作業，同時具有高壓驗電功能。儀器采用無線傳輸技術，操作安全可靠，使用方便，是國內首款直接測量高壓線路相序的儀器。

二、工作原理

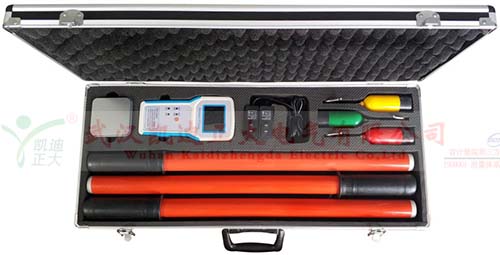

測量相序時使用X發射器、Y發射器、Z發射器和接收主機。三個發射器將各自線路的相位、頻率信號發回給接收主機；由接收主機計算三條線路之間的兩兩之間相位差，判斷相序。核相操作時只使用X發射器、Y發射器和接收主機。兩個發射器將各自線路的相位、頻率信號發回給接收主機；由接收主機計算兩條線路之間的相位差，判斷是否同相。

四、技術特性

1、相位差準確度：誤差≤10°。

2、頻率準確度：±0.1HZ。

3、本產品所測電壓等級為5V～220kV。

4、發射器和接收主機的傳輸視距大于50米。

5、相序結果判斷：A->B->C兩兩相差120°為順序，相差240°為逆序。

6、核相結果判斷：相位差≥30°為異相，相位差<30°為同相。

7、真人語音提示測量結果。

8、主機顯示電池電量，半小時無操作自動關機。

9、三個發射器和接收器均內置可充電鋰電池。

10、無操作1小時自動關機。

11、高壓測量時泄漏電流<10uA。

12、發射器工作功耗<0.1W，接收主機工作功耗<0.4W。

13、工作環境：-35℃--- +45℃ 濕度≤95%RH。

14、儲存環境：-40℃--- +55℃ 濕度≤90%RH。

15、整機重量：約6.5kg。

16、儀器包裝尺寸：長71cm*寬35cm*高11cm。
