中標詢價單單號：WZSD-2017120131，項目名稱：35kV配電室加裝SF6監測探頭(招遠風電)工程名稱:阜山風電場35kV配電室加裝SF6監測探頭.工程地點:國電招遠新能源有限公司阜山風電場升壓站。中標國電物資山東配送有限公司，采購訂單：WZSD-CGDD-2017120629，國電招遠新能源有限公司阜山風電場35KV配電室加裝SF6監測探頭等方面的技術要求。

阜山風電場 35kV 配電室加裝SF6監測探頭后,設備應達到但不局限于以下標準,所用材料都符合相應的標準、規范或法規的最新版本或其修正本的要求。?GB/T12022-2014 工業六氟化硫

GB/T 8905-2012六氟化硫電氣設備氣體監督導則

DL/T 596-1996電力設備預防性試驗規程

DL/T 595-2016六氟化硫電氣設備中氣體管理和檢測導則

DL/T 1555-2016 六氟化硫氣體泄漏在線監測報警裝置運行維護導則

?DL/T639-2016 六氟化硫電氣設備運行、試驗、及檢修人員安全防 護細則

    阜山風電場位于山東省煙臺招遠市東北部的的阜山鎮境內, 2017年1月份投運發電,一期工程安裝國電聯合動力技術有限公司 生產的 UP2000-115 型風電機組。阜山風電場升壓站安裝泰安泰山高壓開關有限公司 ZF39-126 型氣體絕緣金屬封閉開關設備(GIS)一套;安裝山東泰開變壓器 有限公司 SZ11-100000/110 型主變壓器一臺;各風力發電機組的 電能通過三條集電線路匯至升壓站 35kV 母線,再由主變壓器升壓 至 110kV,經 110kV 都阜線接至 220kV 金都站,并入山東電網,電 氣主接線采用單母線分段接線。35kV 采用單母線接線,35kV 母線 上設置有 3 回風電機組進線、1 回站用變出線、1 回 SVG 出線、1 回主變壓器出線及 1 回接地變出線。

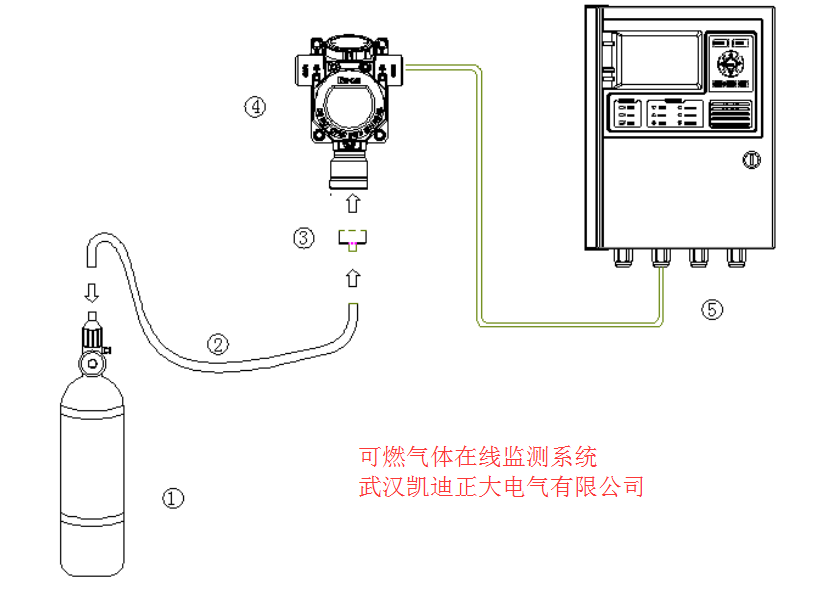

    其中SVG出線(35kV314 開關)所用斷路器為SF6斷路器。為加強安全管理、保證人員健康、提高設備運行水平,根據能源局《防止電力生產事故的二十五項重點要求》1.9.7 款規定,加裝武漢凱迪正大電氣有限公司生產的KDXJ-8在線SF6氣體泄漏監測系統。
