凱迪正大KDZD30BP過電壓保護器測試儀的使用方法以及接線圖
作者：來源：武漢凱迪正大電氣有限公司日期：2020-06-23 09:20:00閱讀：
凱迪正大過電壓保護器測試儀廣泛地用于各種電氣設備工頻放電電壓的測試，尤其是對帶間隙的氧化鋅過壓保護器（又稱避雷器或TBP）的工頻放電電壓測試具有獨特的功效。
該測試儀采用一種新型的特殊電路，對試驗電壓波形進行監測，同時采集電流回路的放電脈沖信號，自動判斷間隙放電，鎖定放電瞬間的電壓有效值，并迅速切斷試驗電源，保護試品和試驗設備免遭過流損壞。
該測試儀體積小，重量輕，防震耐摔，操作簡單，攜帶方便。
凱迪正大過電壓保護器測試儀使用方法：

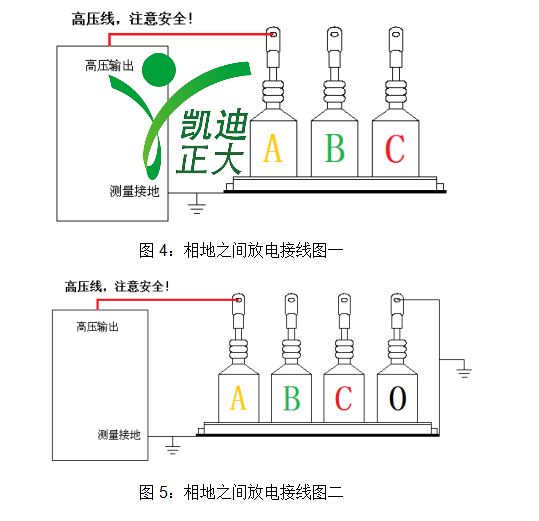

（1）請按圖4或圖5接好線，注意一定要接好地線；
（2）接上電源線，開機；
（3）觀察急停按鈕是否處于斷開狀態，如果出于閉合狀態應立即斷開，閉合時急停按鈕內的指示
燈會亮；
（4）將輸出調節旋鈕回零；
（5）按下啟動按鈕，電壓表顯示00.0kV，儀器自動啟動聲光提示，此時勻速且緩慢旋轉面板上的輸出調節旋鈕，當輸出電壓達到間隙放電電壓時儀器會在0.2S內切斷高壓輸出同時鎖定電壓表，輸出聲光提示停止，此時記錄電壓值；
（6）將電位器回零，間隔15秒再次啟動測量，記錄第二次電壓值；
（7）測量3次求平均值，該值不應小于說明書中規定參數值的85%；
（8）在過電壓保護器的相相、相地之間的放電；
（9）如遇異常情況迅速按下急停按鈕。

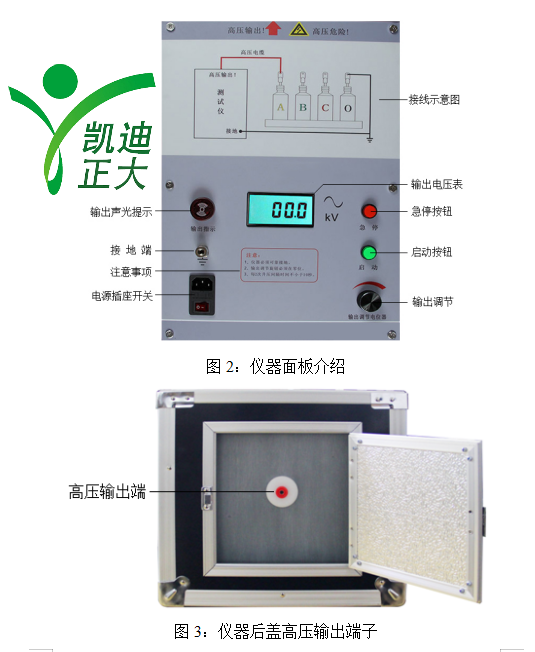

我們先來看下這款產品的控制面板，長啥樣的：
貯存及運輸，我們需要注意哪些：
（1） 本儀器應在原包裝條件下, 放室內貯存。
（2） 其環境溫度為 -10～60℃，相對濕度 ≯ 90 ％ ,
（3） 室內不應含有足以引起腐蝕氣體。
（4） 儀器周圍無劇烈的機械振動和沖擊。
（5） 無強烈的電磁場作用。運輸條件參照貯存條件。
