閥型避雷器計數器如何檢測？回顧國家絕緣子避雷器質量監督檢驗中心檢驗報告

作者：來源：武漢凱迪正大電氣有限公司日期：2020-04-05 18:17:00閱讀：

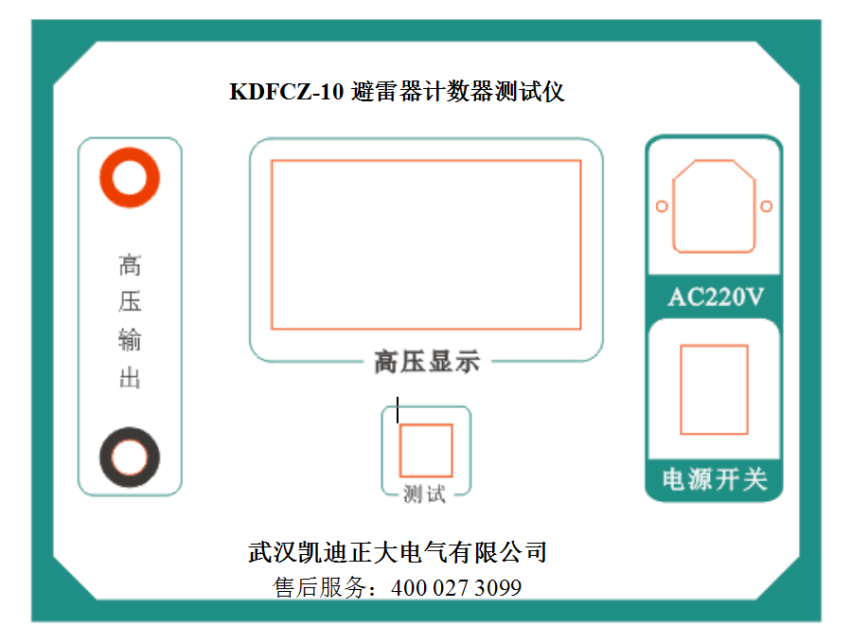

KDFCZ-10 避雷器計數器測試儀適用于閥型避雷器【包括炭化硅普通閥型（FZ和FS），炭化硅磁吹閥型（FCX和FCD）】及氧化鋅避雷器中放電計數器動作的檢查和校驗。該儀器符合中華人民共和國電力行業標準DL474.5-2006“現場絕緣試驗實施導則避雷器試驗”標準的要求，適用于發電廠、變電所現場及修理車間、試驗室等條件下的試驗使用。

JS型動作記數器的原理：R1、R2—非線性電阻；C—貯能電容器；L—記數器線圈；D1~D4—硅二極管。JS型動作記數器的基本結構，即所謂的雙閥片式結構。當避雷器動作時，放電電流流過閥片R1，在R1上的壓降經閥片R2給電容器C充電，然后C再對電磁式記數器的電感線圈L放電，使其轉動1格，記1次數。改變R1及R2的阻值，可使記數器具有不同的靈敏度。一般最小動作電流為100A（8／20μs）的沖擊電流。因R1上有一定的壓降，將使避雷器的殘壓有所增加，故它主要用于40kV以上的高壓避雷器。

圖1（b）表示 JS－8型動作記數器的結構，系整流式結構。避雷器動作時，高溫閥片R1上的壓降經全波整流給電容器C充電，然后C再對電磁式記數器的L放電，使其記數。該記數器的閥片R1的阻值較?。ㄔ?0kA時的壓降為1.1kV），通流容量較大（ 1200A方波），最小動作電流也為100A（8／20 s）的沖擊電流。JS－8型記數器可用于6.0～ 330kV系統的避雷器，JS－8A型記數器可用于 500kV系統的避雷器。

二、動作的檢查方法及計數器檢測儀原理

由于密封不良，動作記數器在運行中可能進入潮氣或水分，使內部元件銹蝕，導致記數器不能正常動作，所以《規程》規定，每年應檢查1次?，F(xiàn)場檢查記數器動作的方法有電容器放電流法、交流法和標準沖擊電流法。研究表明，以標準沖擊電流法最為可靠。

將沖擊電流發生器發生的8／20μs、100A的沖擊電流波作用于動作記數器，若記數器動作正常，則說明儀器良好，否則應解體檢修。例如某電業局曾用此法對27只記數器進行檢測，其中有3只不動作，解體發現內部元件受潮、損壞。

《規程》規定，連續測試3～5次，每次應正常動作，每次時間間隔不少于30s。測試后記錄器應調到0。

序號	試驗項目	標準規定值	試驗值	結論
1	復合外套外觀檢查	符合技術要求	通過	合格
2	爬電比距檢查	不小于25mm/kV	31mm/kV	合格
3	直流參考電壓試驗	不小于73.0kV	77.0kV	合格
4	0.75U1mA下泄漏電流試驗	≤50µA	6-7µA	合格
5	工頻參考電壓試驗	阻性電流1mA下電壓≥48.4kV(峰/√2）	54.0-54.5kV	合格
6	持續電流試驗	運行電壓40.8kV下全電流≤1000µA（峰值）阻性電流≤400µA（峰值）	470-490µA 70-80µA	合格
7	局部放電試驗	局部放電值≤50pC	7-8pC	合格
8	殘壓試驗	8/20µ s U5kA≤134.0kV 1/10µ s U5kA≤154.0kV 30/60µ s U25CA≤114.0kV	132.0kV 143.4kV 111.1kV	合格
9	長持續時間電流沖擊耐受試驗	2ms方波電流150A，18次	通過	合格
10	密封試驗	在含0.1%NaC1的沸水中煮42h，浸泡24h，放置24h	通過	合格
11	大電流沖擊動作負載試驗	應通過40kA大電流沖擊動作負載	通過	合格
12	工頻電壓耐受時間特性試驗	1.15Ur、0.1s、1.0Ur 30s、0.9Ur、24h	通過	合格
13	熱機試驗和沸水煮試驗	耐受2次50±5℃～-35±5℃冷熱循環，沸水煮42h，浸泡24h，放置24h	通過	合格
14	復合外套外絕緣耐受試驗	雷電沖擊耐受185kV正、負各15次工頻耐受干95kV，濕80kV各1min	通過	合格
15	抗彎負荷試驗	774N，10s	780N，10s	合格
