0.1HZ超低頻高壓發生器工作原理

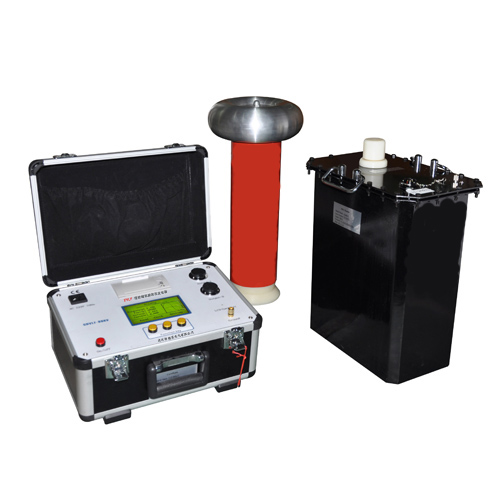

微機式0.1Hz超低頻高壓發生器，它克服了第一代機械式產品的諸多缺點，性價比遠遠高于同類進口產品，特別適用于絕緣等值電容較大的電氣設備（例如：電力電纜、電力電容器、大中型發電機和電動機等）耐壓試驗，符合2004年國家新頒布電力行業標準《超低頻高壓發生器通用技術條件 DL/T849.4-2004》要求。

儀器主要特點

超低頻交流耐壓裝置主要是采用余弦方波作為輸出源的一種新型超低頻交流測試裝置，主要用于電力部門對PE（聚乙烯）/XLPE(交聯聚乙烯)等塑料電力電纜的非破壞性絕緣耐壓試驗，具有二十世紀末期國際高新水平，國內領先水平。具有電源過流、高壓過流、油箱過熱保護功能，輸出調壓器不回零高壓不能啟動等功能，是傳統工頻耐壓試驗設備的換代產品。

電流、電壓、波形數據均直接通過高壓側采樣獲得，所以數據真實、準確。

過壓保護：當輸出超過所設定的限壓值時，儀器將停機保護，動作時間小于20毫秒。

過流保護：設計為高低壓雙重保護，高壓側可按設定值進行精確停機保護；低壓側的電流超過額定電流時將進行停機保護，動作時間都小于20毫秒。

高壓輸出保護電阻設計在升壓體內，所以外面不需另接保護阻。

由于采用了高低壓閉環負反饋控制電路，所以輸出無容升效應。

超低頻絕緣耐壓試驗實際上是工頻耐壓試驗的一種替代方法。我們知道，在對大型發電機、電纜等試品進行工頻耐壓試驗時，由于它們的絕緣層呈現較大的電容量，所以需要很大容量的試驗變壓器或諧振變壓器。這樣一些巨大的設備，不但笨重，造價高，而且使用十分不便。為了解決這一矛盾，電力部門采用了降低試驗頻率，從而降低了試驗電源的容量。

從國內外多年的理論和實踐證明，用0.1Hz超低頻耐壓試驗替代工頻耐壓試驗，不但能有同樣的等效性，而且設備的體積大為縮小，重量大為減輕 ，理論上容量約為工頻的五百分之一。試驗程序大大地減化，與工頻試驗相比優越性更多。這就是為什么發達國家普遍采用這一方法的原因。我國電力部以委托武漢高壓研究所起草了《35kV及以下交聯聚乙烯絕緣電力電纜超低頻（0.1Hz）耐壓試驗方法》行業標準。我國正在推廣這一方法，0.1Hz超低頻高壓發生器是根據我國這一需要研制而成的?？蓮V泛用于電纜、大型高壓旋轉電機、電力電容器的交流耐壓試驗之中。
