交聯聚乙烯絕緣電纜即使通過了直流試驗不發生擊穿，也會引起絕緣的嚴重?fù)p傷。其次，由于施加的直流電壓場強分布與運行的交流電壓場強分布不同。直流試驗也不能真實模擬運行狀態下電纜承受的過電壓，并有效的發現電纜及電纜接頭本身和施工工藝上的缺陷。因此，使用非直流的方法對交聯電纜進行耐壓試驗就越來越受到人們的重視。同時，各種大型變壓器的交流耐壓試驗，火力及水力發電機的交流耐壓實驗也定期進行。這些設備的試驗要求的試驗設備容量大，通常情況下采用諧振的辦法進行試驗，但須是在工頻條件下或等效工頻條件下進行。等效工頻條件一般采用45-65Hz 的頻率范圍，但很多試驗單位要求50Hz試驗電源對這類設備進行交流耐壓試驗。

串聯諧振耐壓裝置如何進行電纜試驗操作？

電纜試驗操作：

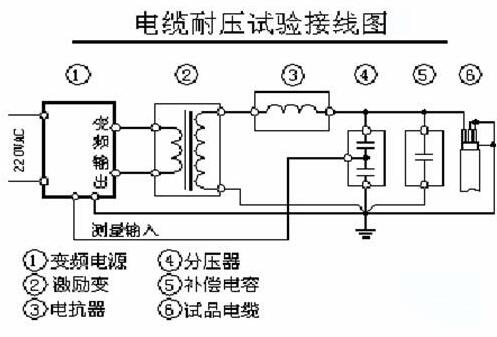

現場接線示意圖：



勵磁變壓器接線注意事項：

a.用于10KV電纜的耐壓裝置，勵磁變壓器一般接低端；

b. 用于10KV和35KV電纜的耐壓裝置，10KV電纜耐壓勵磁變壓器接低端，35KV電纜耐壓勵磁變壓器接較高端；

c. 用于10KV 、35KV和110KV電纜的耐壓裝置：10KV、35KV電纜耐壓勵磁變壓器接低端，110KV電纜耐壓勵磁變壓器接高端；

電抗器及電容器分壓器接線注意事項：BPXZ串聯諧振系統對于短電纜，無論電壓高低，一般將至少兩節電抗器串聯，以確?；芈房梢灾C振。

KDXZ電纜專用變頻諧振試驗裝置電機耐壓試驗操作:

勵磁變壓器接線注意事項:

1.用于電機的耐壓裝置，勵磁變壓器一般接低端；

2. 用于電機和電纜的耐壓裝置，電纜耐壓勵磁變壓器接低端，電機耐壓勵磁變壓器接高端；

3. 通常情況下，用于電機耐壓的諧振裝置兼容較低電壓的電纜。

KDXZ電纜專用變頻諧振試驗裝置系統GIS、開關及變壓器試驗操作：

BPXZ串聯諧振系統勵磁變壓器接線注意事項:

a.用于開關、GIS、變壓器的耐壓裝置，勵磁變壓器的輸出電壓一般較高；

b. 用于開關、GIS的耐壓裝置，勵磁變壓器接高端，變壓器耐壓勵磁變壓器接低端；

c. 通常情況下，改種型號的諧振裝置兼容較較短長度的電纜，勵磁變壓器接低端。

電抗器接線注意事項:a.用于開關及較低電容量的試品交流耐壓試驗時，需要將大多數電抗器串聯在高壓回路中，可以確保諧振。b.用于開關、GIS、變壓器的耐壓時，需要將電抗器串聯連接，電抗器串聯只數按照實際的試驗電壓確定。
