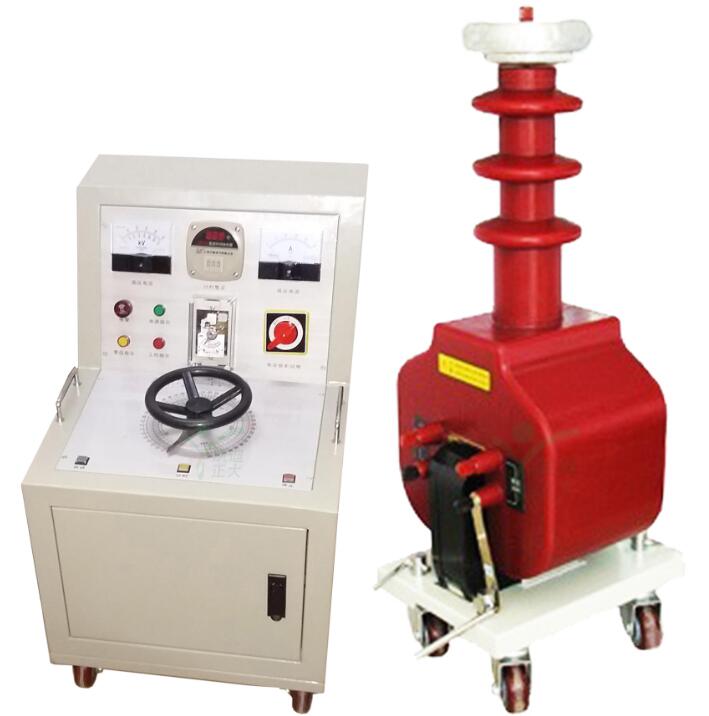

KDGTB工頻耐壓試驗裝置 手動臺式干式試驗變壓器

KDGTB工頻耐壓試驗裝置 手動臺式干式試驗變壓器

一、產品概述

KDGTB工頻耐壓試驗裝置是鑒定電力設備絕緣強度的最嚴格、最有效和最直接的方法。它能檢查出那些危險性較大的集中缺陷，對判斷電力設備能否繼續參加運行具有決定性作用，是保證設備絕緣水平、避免發生絕緣事故的重要手段。

KDGTB工頻耐壓試驗裝置是根據國家最新電力行業標準而設計的、性能高新的耐壓試驗設備，用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。

KDGTB系列耐壓變壓器，利用高新的生產設備，采用線圈繞組環氧真空澆注及CD型鐵芯的新工藝，和同類產品油浸式變壓器相比，明顯地降低重量，減少體積，在質量上提高了絕緣強度和抗?jié)癯潭?，并有效地削弱了漏磁而大大加?qiáng)了變壓器承受試驗短路電流的沖擊能力。

KDGTB干式系列試驗變壓器具有重量輕，體積小，造型美觀，性能穩定，使用攜帶方便等特點，特別適用于現場操作使用，是國內更新?lián)Q代的新型交直流兩用高壓試驗變壓器。本系列產品適用于電力系統及各電力用戶現場檢測各種電氣設備的絕緣性能試驗、電器產品的直流高壓小電流的各種電壓系統或裝置中的高壓電源。

二、產品特點

1、高壓電壓低壓電流零位指示電源指示工作指示計時指示.

2、配有低壓輸入電流表及過流保護電路。

3、配有時間繼電器，可對試驗時間進行有效控制。

4、配有隔離刀閘，通過刀閘可使電源回路有一個明顯的斷口。

5、過流保護、零位啟動保護、聲光語言報警提醒

6、采用新型時間繼電器，計時范圍更廣（1S～99H）

7、采用新型電流繼電器，更精確、更可靠，確保人身及設備安全。

8、試驗變壓器高壓線圈為圓筒多層塔式，優質聚酯漆包線及高耐壓值絕緣材料繞制而成。

9、具有重量輕、體積小、移動方便、性能優越等特點。

10、試驗變壓器（5kVA以上）裝有可移動的鐵輪。



三、技術參數

1、操作臺

●額定容量：1.5～100kVA

●額定輸出電流：7.5～232.5A

●額定輸出電壓：0～430V

●輸入電源：三相AC 380V±10%（單相AC 220V±10%）；50Hz±5 Hz

●輸入電流：7.5～250A

●計時長度：0～9999S(特殊模式可用于長時間工作)

●電壓精度：≤1.0%±1個字(F.S)

●電流精度：≤1.0%±1個字(F.S)

說明：如有特殊參數要求，可按用戶的技術參數進行設計制作。

2、環氧樹脂干式試驗變壓器

●額定容量：1.5～100kVA

●低壓側電壓：400V

●低壓側電流：7.5～250A

●高壓側交流輸出電壓:0～300kV

●高壓側交流輸出電流：0～3000mA

●測量變比：1000：1

●阻抗電壓:4～9%

●輸出電壓波形:正弦波

●變比誤差：＜±1％

●波形畸變率：≯3%

●允許連續滿負荷工作時間：≮1～2小時（溫升50℃）

●空載損耗:0.2%～0.4.0%

●電壓測量精度：1.0％FS±3字

●電流測量精度：1.0％FS±3字
