凱迪正大無局放試驗變壓器的原理以及特點

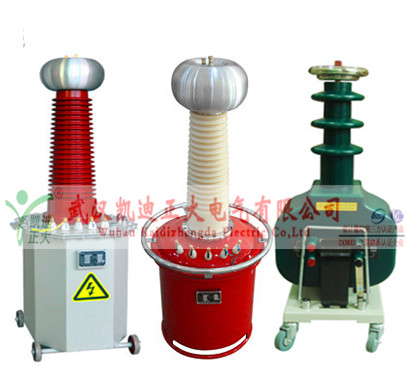

無局放實驗變壓器就是沒有局放量的實驗變壓器，但現階段無局放實驗變壓器是局放量很小，且不影響局放儀觀測電氣設備的局放量。充氣式無局放實驗變壓器是比較可靠的高壓無局放設備。無局放實驗變壓器分為兩種，一種是充氣式無局放實驗變壓器，另一種是環氧桶油浸式無局放實驗變壓器，其它實驗變壓器要做成無局放比較困難。

隨著電力科技的快速發展，高壓局放實驗已成為各電氣設備（如電纜、大型變壓器、互感器、GIS組合電器等）出廠實驗、無局放實驗，檢驗實驗、狀況檢修的須項目。

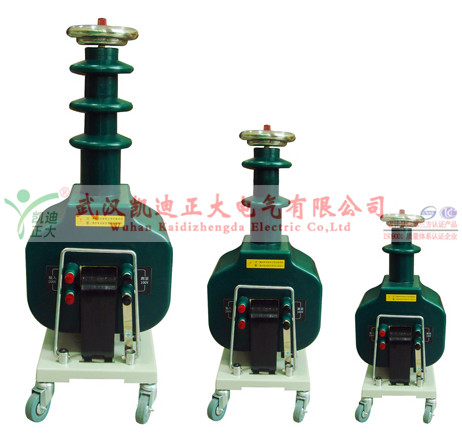

1、充氣式無局放試驗變壓器內充高絕緣強度的SF6氣體作為絕緣介質。

2、體積小、重量輕、工藝檔次高、外形美、搬運方便。

3、因SF6氣體的滅弧性能及其特殊的工藝結構，其局放量小，額定電壓下局放量≤5PC。

4、試驗過程簡單直觀，操作方便宜行。

5、能有效地摒除電源中的雜波干擾。

環氧桶油浸式無局放試驗變壓器特點：

1、成套設備配套性強，電壓容量系列齊全，功能完善;

2、阻抗電壓低，系統阻抗不大于5%，滿足交流污穢試驗要求;

3、采用快速電子保護裝置，可靠性高。

4、單臺電壓可達750kV 試驗變壓器刷新了絕緣試驗變壓器的新紀元，刷新我國乃至國際在絕緣桶式試驗設備使用在戶外高海拔下的新紀元。

5、選材優良，質量可靠，年穩定性好；

1、交流、交直流試驗變壓器：

將工頻電源輸入操作箱（或操作臺），經自耦調壓器調節電壓輸入至試驗變壓器的初級繞組。根據電磁感應原理，在次級（高壓）繞組可獲得工頻高壓。此工頻高壓經高壓硅堆整流及電容濾波后可獲得直流高壓，其幅值是工頻高壓有效值的1.4倍。只不過在使用直流時應抽出短路桿，在使用交流時，插入短路桿。

2、帶抽頭試驗變壓器：

為了同時滿足一個變壓器電壓較高電壓較小與電流較低電流較大之間的矛盾，將高壓繞組分成兩個來繞，一個是電流較大的繞組，另一個是電流較小的繞組，然后兩個繞組串接分別引出，原理示意圖

3、串級試驗變壓器：

為了得到更高電壓的試驗變壓器，也可采用串級的方法獲得更高的電壓。圖2為三級串級試驗變壓器的原理接線圖。其中三臺變壓器的容量和電壓關系滿足：P1=2P2=3P3，U（總）=1U+2U+3U。
