一、概述：

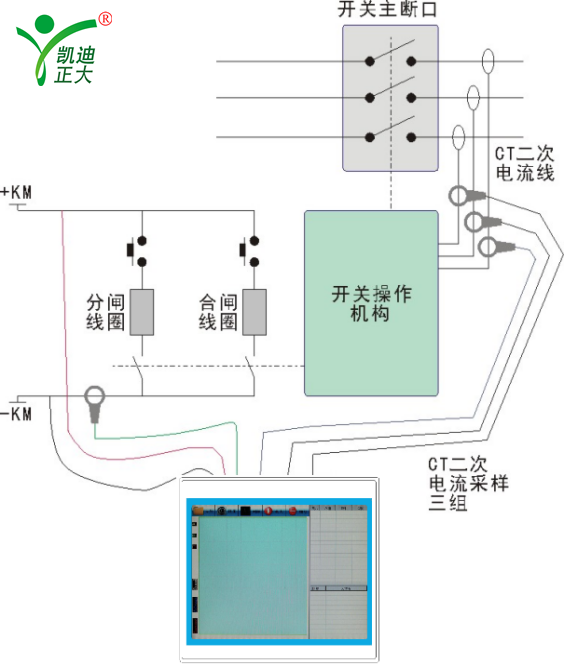

    KDGK-AQ手持式斷路器線圈電流測試儀（斷路器動特性帶電分析儀）是專用于斷路器機構狀態監測的裝置，根據DL/T 846.3-2004、GDW11366-2014標準，既支持帶電測試又能離線測試兩種模式。斷路器在運行中，通過斷路器分（或合）閘線圈的電流、電壓及主回路CT二次測三相電流等波形曲線圖譜分析，對斷路器操作機構的狀態做出診斷，如：機構卡澀、油脂固化凝結、分/合閘線圈狀態、輔助點失效、蓄電池穩定、合（分）閘時間、三相不同期性等。

二、KDGK-AQ手持式斷路器線圈電流測試儀儀器特點：

1、本儀器為工控機，主板基于CortexTM-A8，主頻1GHZ，閃存

1GB，開機速度快僅需16秒。

2、進口8.4寸彩色觸摸屏，windows操作系統，人性化操作界

面直觀，便于現場操作人員使用。

3、存儲容量大，可保存30000組數據。

4、支持中英文輸入。

5、配備U盤接口，可直接把數據保存到U盤，也可以把數據傳

到電腦保存，通過專業軟件進行分析打印。

6、內置大容量鋰電池，待機時間長達20小時。

7、適用于國內外生產的大多數型號的SF6開關、GIS組合電器、真

空開關、油開關，開關動作一次，得到大多數數據及圖形。

8、內含包絡線，通過標準數據和剛測量出來的同類型斷路器的數

據進行分析比對，及時發現問題。

三、KDGK-AQ手持式斷路器線圈電流測試儀技術參數：

1、時間測量：0～200S，0～999ms分辨率0.01ms，≥999ms分辨率0.1ms，精度：0.05%±2個字。

離線模式:三路斷口分、合閘時間及不同期性、彈跳次數、彈跳時間;

在線模式:三路斷口分、合閘時間及不同期性.

2、速度及行程測量（離線模式）：

剛分、剛合速度，分、合閘瞬時速度，分、合閘最大速度及平

均速度；

總行程、開距、超程、過沖行程、返彈行程；

  3、測速范圍（離線模式）：

1mm傳感器 0.01～25.00m/s；

0.1mm傳感器 0.01～5.00m/s；

360°角度傳感器 1周波/ 0.25°。

4、傳感器測量范圍（離線模式）：

直線傳感器：50mm，測量范圍：0-50mm，分辨率:0.1mm。

360線傳感器：360о，測量范圍：0-999mm，分辨率:0.25о。

5、儀器電源：DC12V（請使用專用適配器充電）,如使用時間超過兩小時，請當天進行補充電量，如果三個月未內使用，也請進行補充電量，充電時間不小于5小時，不大于8小時。

6、線圈電流（在線模式）：0～200A，傳感器100mv對應最大電流20A，10mv對應最大電流200A。

7、線圈電壓（在線模式）：DC10～300V。

8、主機體積：240*200*70mm

9、使用環境：-20℃~+50℃，相對濕度：≤90%。
