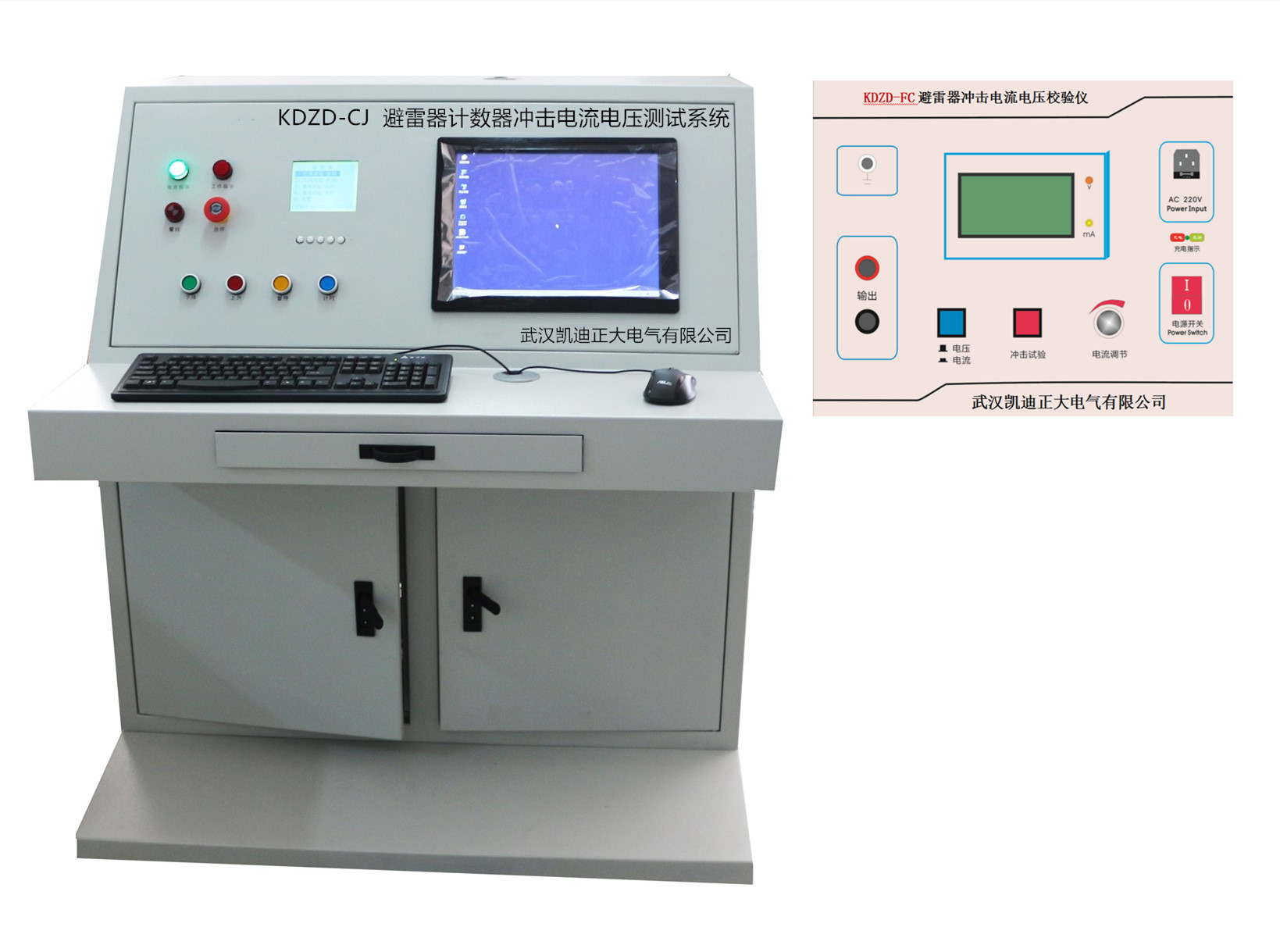

隨著科學技術的不斷發展，避雷器放電計數器的功能不僅僅用來記錄雷擊次數，還用來在線監測避雷器的泄漏電流。我們最新研發的避雷器監測器沖擊電流電壓測試系統就是同時具有沖擊試驗、沖擊電流校驗、避雷器交流參數、直流泄漏試驗、工頻耐壓試驗、絕緣電阻試驗的一體集成式智能系統。

避雷器監測器沖擊電流電壓測試系統技術參數

   1、避雷器放電計數器校驗：沖擊電壓：0-1600V   精度：2%±5V  （可按要求定制更高電壓）

沖擊電流：＞100A（8/20μS方波時）；校驗電流： 0—10mA， ±2%±3個字

2、避雷器直流泄漏試驗：直流高壓30kV-800kV,泄漏電流0—40mA，可根據需求定制

3、避雷器交流參數試驗：測量氧化鋅避雷器工頻電壓下的全電流（峰值0～20mA）、三次諧波（0～20mA）、阻性電流（峰值0～20mA）、阻性電流峰值、容性電流、有功功率等;并顯示電壓、電流的波形;打印測試結果。

4、氧化鋅避雷器直流參數測試：專門用于檢測35KV及10KV電力系統用無間隙氧化鋅避雷器MOA閥電間接觸不良的內部缺陷，根據《電力設備預防性試驗規程》DL/T596-1996中14.2的規定，發電廠、變電所在每年雷雨季前和要時應該對金屬氧化物避雷器做直流1mA電壓（U1mA）和0.75 U1mA下泄漏電流的檢測。

5、工頻耐壓試驗：工頻參考電流下的工頻參考電壓，指將制造廠規定的工頻參考電流（以阻性電流峰值表示，通常約為1~20mA)施加于氧化鋅避雷器，在避雷器兩端 測得的峰值電壓即為工頻參考電壓。工頻參考電壓是無間隙避雷器的一個重要參數。它表明閥片的伏安特性曲 線飽和點的位置。運行一段時間后，工頻參考電壓的變化情況能直接反映避雷器的老化、變質程度。由于在帶電運行條件下受相鄰相間電容耦合的影響，金屬氧化鋅避雷器的 阻性電流分量不易測準。當發現阻性電流分量有可疑跡象時，應測量工頻參考 電壓，可以進一步判斷避雷器是否適合繼續使用。

一、接下來我們簡單講下避雷器計數器沖擊試驗試驗原理？

  答：JS型動作記數器的基本結構，即所謂的雙閥片式結構。當避雷器動作時，放電電流流過閥片R1，在R1上的壓降經閥片R2給電容器C充電，然后C再對電磁式記數器的電感線圈L放電，使其轉動1格，記1次數。改變R1及R2的阻值，可使記數器具有不同的靈敏度。一般最小動作電流為100A（8／20μs）的沖擊電流。因R1上有一定的壓降，將使避雷器的殘壓有所增加，故它主要用于40kV以上的高壓避雷器。

JS－8型動作記數器的結構，系整流式結構。避雷器動作時，高溫閥片R1上的壓降經全波整流給電容器C充電，然后C再對電磁式記數器的L放電，使其記數。該記數器的閥片R1的阻值較?。ㄔ?0kA時的壓降為1.1kV），通流容量較大（ 1200A方波），最小動作電流也為100A（8／20μs）的沖擊電流。JS－8型記數器可用于6.0～ 330kV系統的避雷器，JS－8A型記數器可用于 500kV系統的避雷器。

二、避雷器監測器沖擊電流電壓測試系統對計數器動作的檢查方法？

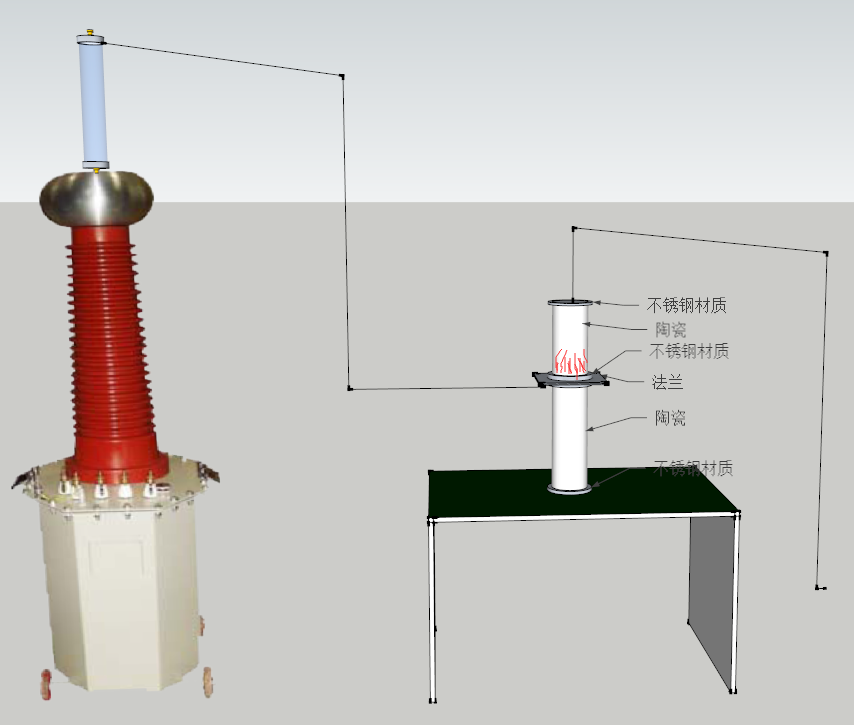

  答：由于密封不良，動作記數器在運行中可能進入潮氣或水分，使內部元件銹蝕，導致記數器不能正常動作，所以《規程》規定，每年應檢查1次?，F(xiàn)場檢查記數器動作的方法有電容器放電流支、交流法和標準沖擊電流法。研究表明，以標準沖擊電流法最為可靠，其原理接線如圖2所示。

將沖擊電流發生器發生的8／20μs、100A的沖擊電流波作用于動作記數器，若記數器動作正常，則說明儀器良好，否則應解體檢修。例如某電業局曾用此法對27只記數器進行檢測，其中有3只不動作，解體發現內部元件受潮、損壞。

《規程》規定，連續測試3～5次，每次應正常動作，每次時間間隔不少于30s。測試后記錄器應調到0。
