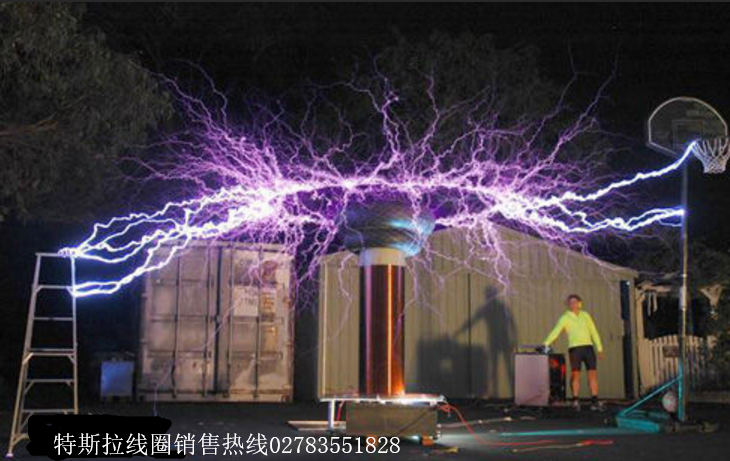

現代的愛好者們，根據特斯拉線圈由LC振蕩接收能量的原理，設計出了極具現代感的SSTC [4]  。早期的SSTC玩家大多數都是外國人。

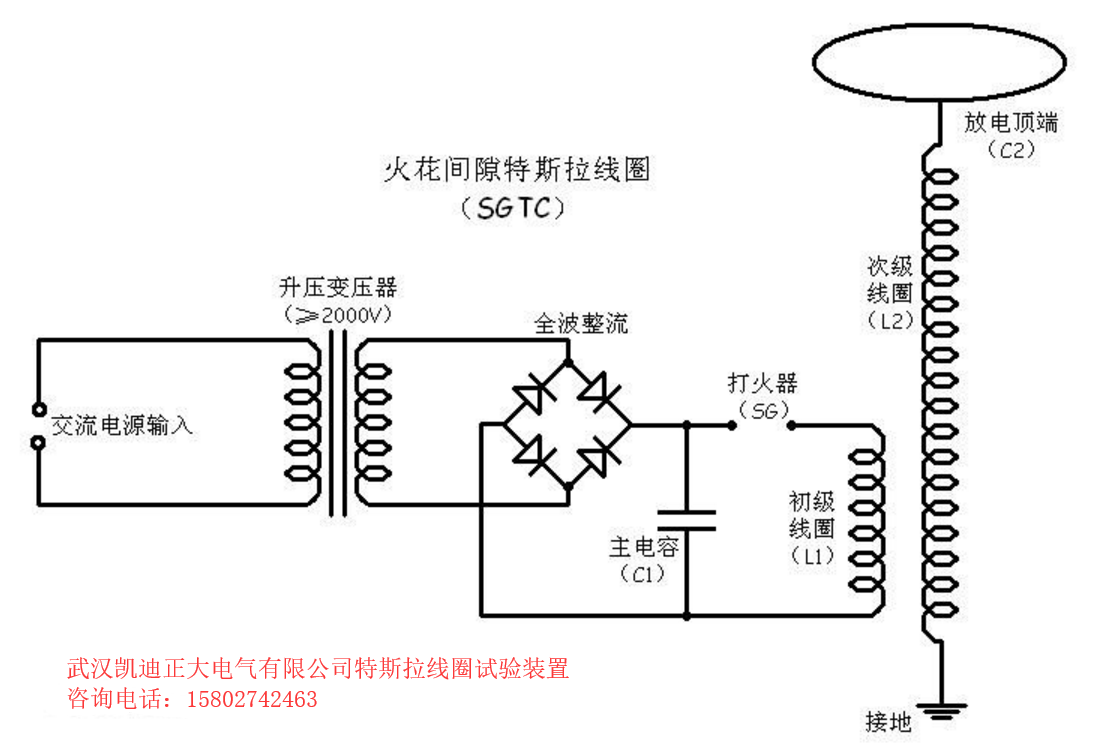

固態特斯拉線圈，是由芯片振蕩代替SGTC的LC振蕩并由放大器放大功率后驅動次級線圈部分的特斯拉線圈。它的原理依舊是LC振蕩，只是發射端作了改動。

固態特斯拉線圈還可以通過音頻來控制，使電弧推動空氣發聲。

固態特斯拉線圈是通過芯片的振蕩來產生高頻交流電的。由于固態特斯拉線圈的工作比較好控制，固態特斯拉線圈有兩種：定頻和追頻。定頻，即初級部分只能發射出一個固定的頻率；而追頻，就是初級部分會根據次級部分的LC振蕩頻率自動調整發射頻率，從而達到較好的諧振。所以，追頻SSTC已經成為固態特斯拉線圈的主流。





這是一張由555定時器芯片控制的定頻SSTC電路圖，來源不詳（根據推測，有可能是貼吧的 Tesla粉絲 的作品）。

其中，NE555是頻率源，即產生高頻信號的芯片。它通過8、7腳上的電阻和6腳上的電容來控制輸出頻率，對于它的原理，在此不作過多解釋。

555定時器由3腳輸出高頻信號。在此電路圖中，輸出的信號經過3個晶體管的放大，輸入到一個MOSFET（金屬氧化物場效應晶體管）的門極，經過放大，在初級線圈輸出強度較高的高頻電磁波，被次級線圈接收，由于LC振蕩，在次級線圈中產生電流，從而產生電弧。

制作定頻SSTC，需要使芯片輸出的頻率和次級部分的LC振蕩頻率一致，才能諧振。所以，此電路圖中，7腳上的電阻用一個定值電阻和一個電位器代替，可以比較方便地調節輸出頻率，從而諧振。

特別說明，如果按照這張電路圖的參數制作，輸出的頻率對于一般的SSTC來講有點低了，所以盡量不要按照這張圖的數據來制作。

追頻sstc

定頻電路有它本身的缺點，于是追頻電路誕生了。





這是國外愛好者Steve Ward的電路，是追頻電路。

首先，對次級線圈發射一些能量，使它內部有高頻交流電（LC振蕩），然后會發射出電磁波。電磁波被天線接收（圖中的Antenna），經過兩個邏輯門成為正電壓的信號，然后輸入兩枚功率放大芯片，再通過GDT（Gate Driver Transformer，門驅動變壓器）輸入到一個半橋（功率放大電路，后面會詳細地講）中，產生強度較高的電磁波，被次級線圈接收。此時次級線圈內再次有了能量，會以電磁波的形式發射出來，輸入天線，于是就這樣循環下去了，這種反饋方式叫天線反饋。

除了上述的反饋方式，磁環反饋是另一種反饋方式，在一個大小合適的磁環上面繞上30到50匝的導線，將導線的兩端接到圖中的反饋處，然后將次級的地線穿過磁環繞一匝再接地就可以了。

天線反饋的優點是制作簡單，原理是利用電磁波遇到金屬會產生感生電流的特性；缺點是驅動電路也要接地，有時候會出現起振困難的狀況。磁環反饋則正好與天線反饋相反。

特斯拉線圈追頻電路是由次級LC振蕩回路直接采集頻率信息，從而發射電磁波，于是可以達到較好的諧振。

信不信由你，特斯拉線圈不只能夠保護你的筆記本電腦、彈奏美妙的樂曲，還可以讓一群人一起歡呼，一同流口水唷！

這場在加州圣馬刁 Maker Faire 2008 會場內的表演，炫麗的閃光不僅讓旁觀的觀眾驚呼連連，而在嘶嘶作響的閃光聲中，隱約還能聽到嘖嘖的口水聲。不過這可不是觀眾被閃電電到臉部抽筋所至亂噴口水，而是由于在這兩座線圈中掛有成打的熱狗，當閃電刷過的時候，陣陣的香味也就跟著飄了出來。
