實驗目的： 掌握沿面放電的基本概念。 研究介質沿面放電的基本現象及影響沿面放電的一些因素。 實驗用儀器設備： 800kV無局放工頻試驗變壓器 JJFB－1交流峰值電壓表 圓柱形、平板式電極和玻璃板

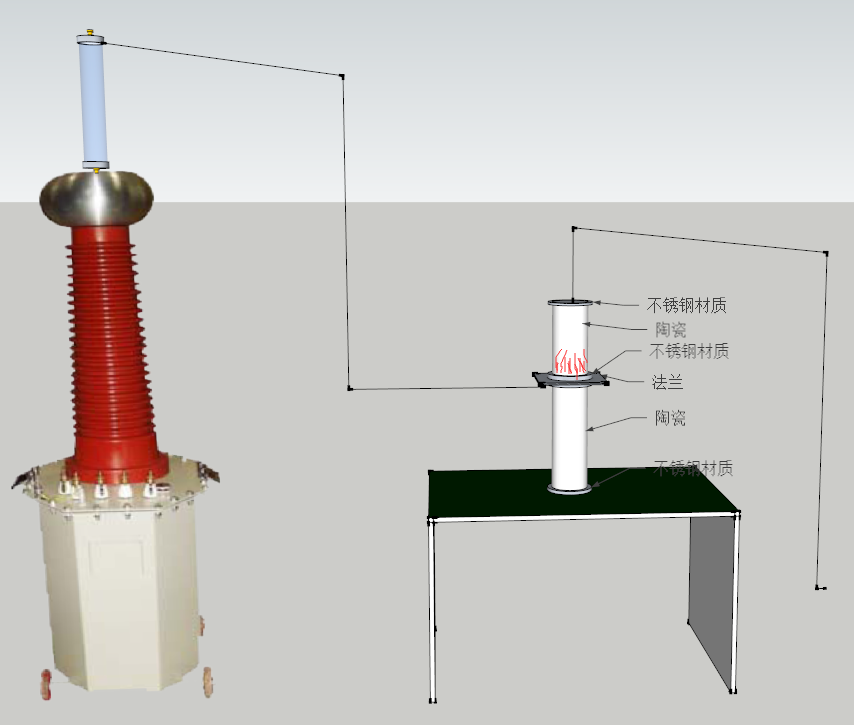

實驗用詳細線路圖或其它示意圖：

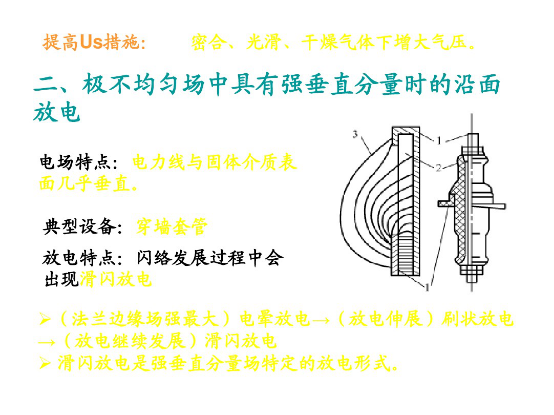

實驗原理及內容： 沿著氣體與固體介質的分界面出現的放電現象稱為沿面放電。沿面放電發(fā)展到貫穿兩極，使整個氣隙沿面擊穿，稱為閃絡。沿面放電是一種氣體放電現象，沿面閃絡電壓比氣體或固體單獨存在時的擊穿電壓都低。 沿面放電與固體介質表面的電場分別有很大關系。固體介質處于電極間電場中的形式，有以下三種典型的類型： 1、固體介質處于均勻電場中，固、氣體介質分界面平行于電場線。這種情況在工程上較少遇到，但實際結構中常會遇到介質處于稍不均勻電場中的情況，此時的放電現象與上述均勻電場中的而又很多相似之處。 2、固體介質處于極不均勻電場中，且介質面電場具有弱垂直分量，即電場強度平行于介質表面的分量要比垂直分量要大的多。 3、固體介質處于極不均勻電場中，且介質面電場具有強垂直分量，即電場強度垂直于介質表面的分量要比平行于表面的分量要大的多。

投入配電箱配備的試驗和檢測儀器設備有哪些？

高壓柜檢測設備有那些？

高壓配電柜檢測需要設備（額定10kV以下的高壓配電柜）一般有：

1.工頻耐壓試驗裝置（0～100kV）；

2.二次回路工頻耐壓試驗裝置（0～5kV）；

3.回路電阻測試儀；

4機械特性測試儀；

5局部放電檢測儀；

6.微水檢測儀（高壓充氣柜用）；

7.SF6氣體檢漏儀（高壓充氣柜用）；

8.繼電保護綜合試驗臺。
