電纜故障測試儀：電纜故障造成的原因分析

作者：凱迪正大電氣來源：武漢凱迪正大電氣有限公司日期：2017-03-13 11:43:00閱讀：

電纜故障測試儀是查找定位電纜故障點的儀器。電纜故障的最直接原因是絕緣降低而被擊穿。導致絕緣降低的因素很多，根據實際運行經驗，可以總分為以下幾類：

　　1. 外力損傷。直接受外力作用而損傷，如重物由高處掉下砸傷電纜、挖土不慎誤傷電纜等。敷設時電纜彎曲過大使絕緣受傷，裝運時電纜被嚴重?cái)D壓而使絕緣和保護層損壞。直埋電纜因地層沉陷而承受過大壓力，導致絕緣受損，嚴重時甚至拉斷電纜。

　　2. 絕緣受潮。這種情況也很常見，一般發生在直埋或排管里的電纜接頭處。比如：電纜接頭制作不合格和在潮濕的氣候條件下做接頭，會使接頭進水或混入水蒸氣，時間久在電場作用下形成水樹枝，逐漸損害電纜的絕緣強度而造成故障?；蛘哂捎陔娎|內護層破損而使水分侵入，如內護層直接機械損傷；鉛包電纜敷設在振源附近，因長期振動而產生疲勞龜裂；電纜外皮受化學腐蝕而產生孔洞；由于制造不良，鉛包上有小孔或裂縫等。

　 3. 電纜接頭故障。電纜接頭是電纜線路中最薄弱的環節，由人員直接過失(施工不良)引發的電纜接頭故障時常發生。施工人員在制作電纜接頭過程中，如果有接頭壓接不緊、加熱不充分等原網，都會導致電纜頭絕緣降低，從而引發事故。

　　4. 化學腐蝕。電纜直接埋在有酸堿作用的地區，往往會造成電纜的鎧裝、鉛皮或外護層被腐蝕，保護層因長期遭受化學腐蝕或電解腐蝕，致使保護層失效，絕緣降低，也會導致電纜故障。化：單位的電纜腐蝕情況就相當嚴重。

　　5. 長期過負荷運行。超負荷運行，由于電流的熱效應，負載電流通過電纜時然導致導體發熱，同時電荷的集膚效應以及鋼鎧的渦流損耗、絕緣介質損耗也會產乍附加熱量，從而使電纜溫度升高。長期超負荷運行時，過高的溫度會加速絕緣的老化，以至絕緣被擊穿。尤其在炎熱的夏季，電纜的溫升常常導致電纜絕緣薄弱處首先被擊穿，因此在夏季，電纜的故障也就特別多。

　　6. 電纜年久老化。電纜本體的正常老化或自然災害等其他原因。

　　7. 環境和溫度。電纜所處的外界環境和熱源也會造成電纜溫度過高、絕緣擊穿，甚至爆炸起火。

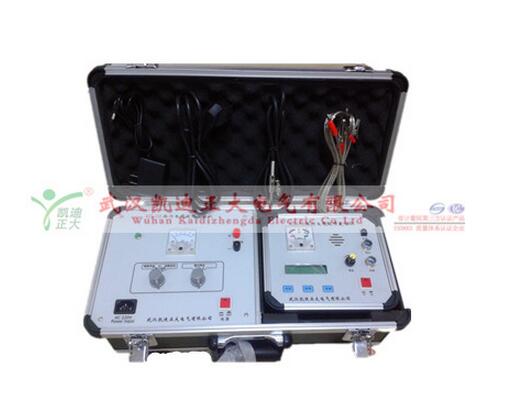

電纜故障測試儀是一套綜合性的電纜故障探測儀器。能對電纜的高阻閃絡故障，高低阻性的接地，短路和電纜的斷線，接觸不良等故障進行測試，若配備聲測法定點儀，可準確測定故障點的精確位置。特別適用于測試各種型號、不同等級電壓的電力電纜及通信電纜。
