高壓試驗變壓器工作原理是什么？

    高壓試驗變壓器是電氣試驗常用設備，一般常用的試驗變壓器分為三種：油浸式試驗變壓器、干式試驗變壓器和充氣式試驗變壓器。



    YDJ系列高壓試驗變壓器為單相變壓器，連結組I. I. 用工頻220V（10KVA以上為380V）電源接入（詳細資料請見其具體使用說明書）系列操作箱（臺），經操作箱內自耦調壓器（50KVA以上調壓器外附）調節至0-200V（或0-400V）電壓輸出至YDJ（試驗變壓器的初組繞組，根據電磁感應原理，在高壓試驗變壓器高壓繞組可獲得試驗所需的高電壓。

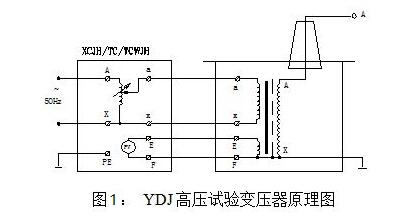

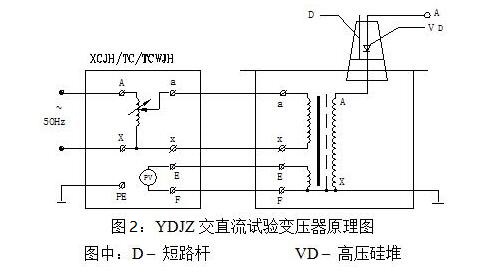

    1、高壓試驗變壓器的工作原理圖見圖1、圖2。 圖2中高壓套管中裝有高壓硅堆，串接在高壓回路中作半波整流，以獲得直流高電壓。當用一短路桿將高壓硅堆短接時，可獲得工頻高電壓，作為交流輸出狀態；取消短路桿時，作為直流輸出狀態。

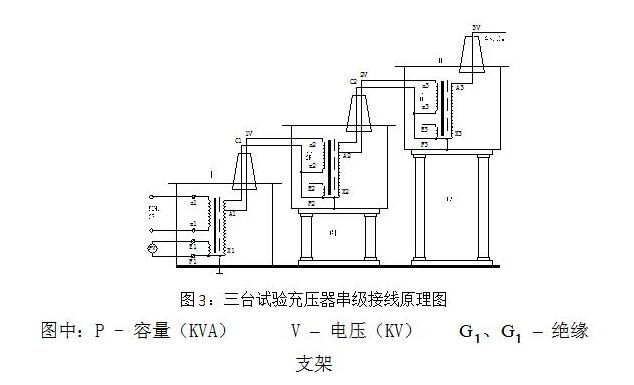

    2、三臺高壓試驗變壓器串級獲得更高電壓的結線原理見圖3。



    串級高壓試驗變壓器有很大的優越性，因為整個試驗裝置由幾臺單臺高壓試驗變壓器組成，單臺試驗變壓器容量小、電壓低、重量輕，便于運輸和安裝。它既然可串接成高出幾倍的輸出電壓組合使用，又可分開成幾套單臺單獨使用。整套裝置投資小，經濟實惠。圖3中，在第一級和第二級的每個單元試驗變壓器中都有一個勵磁繞組A1、C1和A2、C2。在串級試驗變器基本原理圖中，低壓電源加在高壓試驗變壓器I的初級繞組a1x1上，單臺試驗變壓器Ⅰ、Ⅱ、Ⅲ的輸出電壓都是V。勵磁繞組A1、C1給第二級高壓試驗變壓器Ⅱ的初級繞組供電；第二級試驗變壓器Ⅱ的勵磁繞組A2、C2給第三級高壓試驗變壓器Ⅲ的初級繞組供電。第二級試驗變壓器Ⅱ和第三級試驗變壓器Ⅲ的箱體分別處在對地為1V和2V的高電位上，所以箱體對地是絕緣的，高壓試驗變壓器I的箱體是接地的。這樣第一級、第二級、第三試驗變壓器對地的額定輸出電壓分別為1V、2V、3V；其額定容量分別為3P、2P、1P。
