便攜式直流高壓發生器檢定要求

   便攜式直流高壓發生器是直流耐壓試驗常用設備，用來檢測電力設備或者器件的電氣絕緣強度和泄漏電流。主要適用于對變壓器、發電機、氧化鋅避雷器、電力電纜等高壓電氣設備進行直流耐壓試驗。為了保證試驗結果的準確性和儀器的正常使用，需要對試驗儀器儀表按照國家規定的檢定周期進行檢定。



    1.檢定周期規定

    直流高壓發生器的檢定周期為1年。使用頻繁和降級使用的直流高壓發生器（包括超差后進行了誤差調整的直流高壓發生器），檢定周期應縮短為半年。連續兩個檢定周期檢定合格的，誤差變化不大于允許誤差的1/3的直流高壓發生器，檢定周期可延長到2年。



    2.通用技術要求

   （1）外觀  便攜式直流高壓發生器外觀應完好，應有專用接地端子．且有明顯接地標識，各種調節旋鈕、按鍵靈活可靠，高壓倍壓部分具有良好密封性和防潮性。直流高壓發生器銘牌上應明確標出產品名稱、制造廠、型號、出廠編號、出廠日期、準確度等級、額定電壓等。

   （2）輸出電壓紋波因數  直流高壓發生器輸出電壓的紋波因數應小于1%

    (3) 電壓調整率  直流高壓發生器輸入電源電壓變化10%時，直流高壓發生器輸出高壓的波動值應不大于額定輸出電壓值的1%。

    (4)絕緣強度  便攜式直流高壓發生器整體應能承受1.1倍額定電壓10min的耐壓試驗而無閃絡或擊穿現象。



   3.計量要求：

    (1)準確度等級  便攜式直流高壓發生器的電壓準確度等級分為0.1，0.2，1.0，1.5，2.0和3.0共7個等級。電流高壓發生器的電流準確度等級不應大于0.5。對多量程直流高壓發生器，不同的量程允許有不同的準確度等級。

    (2)短時穩定性  便攜式直流高壓發生器在開機5min內，輸出電壓的漂移值應不大于額定輸出電壓值的1%

    (3)變差  便攜式直流高壓發生器在檢定點上兩次測量（上升與下降或下降與上升）的差值稱為直流高壓發生器的變差。直流高壓發生器的表差應不超過被檢點允許誤差的1/3。

    (4)基本誤差檢定  基本誤差檢定采用直接比較法。直流電壓的基本誤差檢定在工頻電壓下進行。將便攜式直流高壓發生器輸出端經限流電阻接至直流高壓標準測量裝置上，直流高壓標準測量裝置的準確度等級應比直流高壓發生器的高壓電壓測量裝置的標稱準確度高兩級。選定檢定點，緩慢升高輸出電壓至額定輸出電壓，然后緩慢降低輸出電壓，再次在選定的檢定點處進行測量。

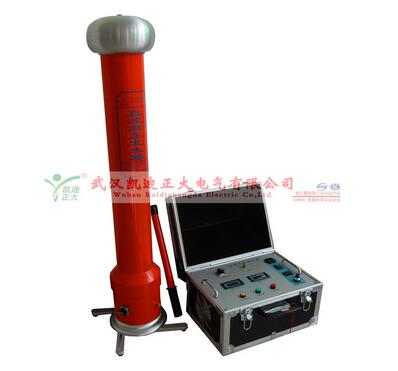

武漢凱迪正大電氣有限公司研發生產的KDZG便攜式直流高壓發生器，一經推出，廣受市場關注，暢銷大江南北，歡迎來電垂詢。
