氧化鋅避雷器帶電測試儀是用于檢測氧化鋅避雷器電氣性能的專用儀器。氧化鋅避雷器是重要的電氣保護設備，氧化鋅閥片具有優良的非線性伏安特性，在正常工作電壓下在正常工作電壓下僅有幾百微安的電流通過。當發生雷擊過電壓侵入時，閥片變成低阻，流過閥片的電流迅速增大，釋放了過電壓的能量，此后氧化鋅閥片又恢復高阻狀態，使電力系統正常工作。氧化鋅避雷器帶電測試儀適用于各種電壓等級的氧化鋅避雷器的帶電或停電檢測，從而及時發現設備內部絕緣受潮及閥片老化等危險缺陷。

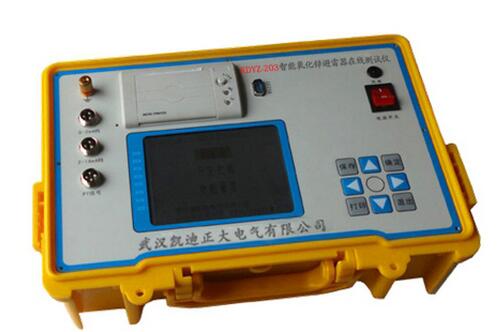

    武漢凱迪正大電氣有限公司推出KDYZ-203氧化鋅避雷器帶電測試儀有以下優點：儀器操作簡單、使用方便，測量全過程由微機控制，可測量氧化鋅避雷器的全電流、工頻參考電壓及其諧波、阻性電流及其諧波、有功功率和相位差，大屏幕可顯示電壓和電流的真實波形。儀器可準確分析出基波和3～7次諧波的含量，并能克服相間干擾影響，正確測量邊相避雷器的阻性電流。



    如何從氧化鋅避雷器帶電測試儀測試結果判斷避雷器的狀態呢？主要分下面幾種情況：

    1.阻性電流諧波的含量增長較大，基波成分增長不明顯時，一般表現為老化。

    2.阻性電流的基波成分增長較大，諧波的含量增長不明顯時，一般表現為污穢嚴重或受潮。

    3.僅當避雷器發生均勻劣化時，底部容性電流不發生變化。發生不均勻劣化時，底部容性電流增加。避雷器有一半發生劣化時，底部容性電流增加最多。

    4.相間干擾對測試結果有影響，但不影響測試結果的有效性。采用歷史數據的縱向比較法，能較好地反映氧化鋅避雷器運行情況。

    5.避雷器性能可以從阻性電流基波判斷，也可以從電流電壓相角差Φ判斷更有效，因?yàn)?0°-Φ相當于介損角。如果規定阻性電流小于總電流的25%，對應的φ為75°：

性能 <75°（差） 75°～ 79°（中） 79°～ 83°（良） 83°～ 89°（優）。
