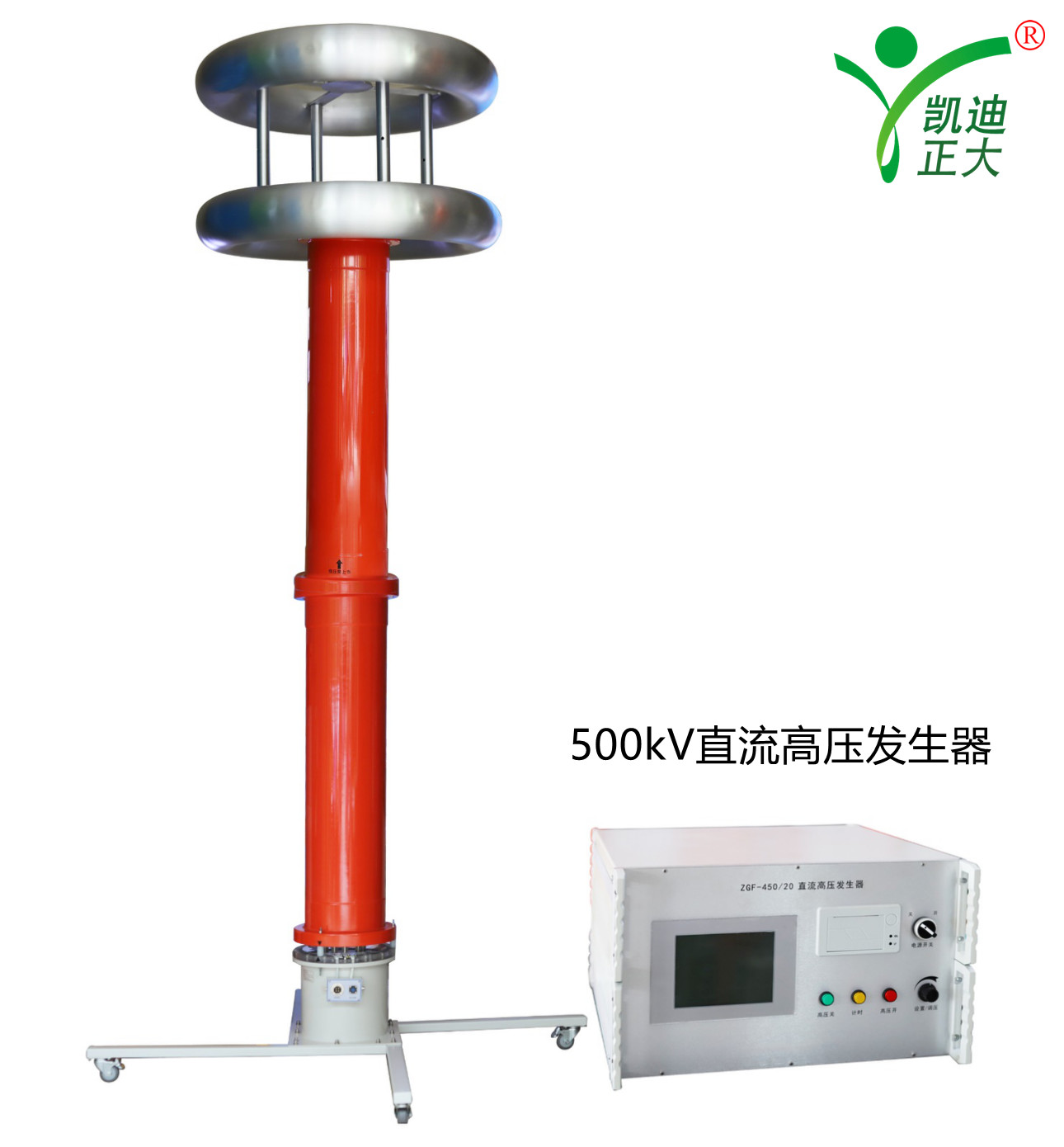

500kV直流高壓發生器試驗準備工作

　　1.設備在使用前應檢查其完好性，連接電纜不應開路(斷路)或短路，設備無破裂、損壞或缺失等現象。正確可靠的連接各部分接線，包括地線。高壓設備周邊相關或無關設備應適當考慮是否須接地保護。

　　2.檢查高壓輸出極性是否為試驗所需要的極性。(倍壓筒上指示極性的正向文字即指明高壓輸出極性。

　　3.電源開關置于關斷位置。確定試驗操作模式為手動或自動(亦可在通電開機后再選擇確定模式)。

　　試驗?zāi)Ｊ?/p>

　　1.手動升壓模式開機后，進入主菜單(圖4-4.1)，旋動控制旋鈕使光標指向“手動升壓”選項，點擊控制旋鈕，進入手動試驗?zāi)Ｊ絽?shù)設置界面(圖4-4.3)，根據具體的試驗要求設置各項參數后，即可進入試驗升壓界面。此時，應先按“高壓開”按鈕接通高壓回路，再旋轉控制旋鈕(按動控制旋鈕可切換電壓調節細度，即“粗調”或“細調”)。當電壓升至試驗電壓設定值時，計時器開始計時，計時完畢后系統將會自動降壓回零，然后彈出試驗記錄界面，并提示保存或打印，做出選擇后，試驗完畢。

　　2.自動升壓模式開機后，進入主菜單，旋動控制旋鈕使光標指向“自動升壓”選項，點擊控制旋鈕，進入自動模式參數設置界面(圖4-4.4)，根據具體的試驗要求設置各項參數后，點擊開始試驗進入升壓界面。此時，按下高壓開按鈕后，系統將開始自動升壓，升至試驗電壓設定值后，穩壓并開始計時，計時完畢后系統將會自動降壓回零，然后彈出試驗結果保存、打印界面，作出選擇試驗完畢。

　　3.試驗完畢，關閉電源開關。

　　4.關于放電對于氧化鋅避雷器等小電容量試品，一般通過倍壓筒內側壓電阻放電即可。而對于短電纜等稍大電容量儲能試品，一般要待試品電壓自放電至試驗電壓的20%以下，再通過配套的放電棒進行放電。待試品充分放電后并掛好接地線，才允許進行高壓引線的拆除和更換接線工作。而對于長電纜等特大電容量儲能試品，應視電纜長度及儲能情況，采用專用放電設備進行放電，一般不可用隨機配備的小功率放電棒進行放電，因容量較小，容易燒毀。

　　試驗方法舉例

　　1.空升去除法一般測量時，當接好線后，先把聯接試品的線懸空，升到試驗電壓后讀取空試時的電暈和雜散電流I’，然后接上試品升到試驗電壓讀取總電流I1。試品泄漏電流：I0=I1–I’2.高壓側精密測量法當需要精密測量被試品泄漏電流時，則應在高壓側串紅外線高壓微安表(見圖4-6a)。
