凱迪正大KDHG-A互感器綜合測試儀是一種專門為測試互感器：伏安特性、變比、極性、誤差曲線、計算拐點和二次側回路檢查等設計的多功能現場試驗儀器。實驗時僅需設定測試電壓/電流值，不需要設置步長、分段點等參數，設備便能夠自動升壓/升流，并將互感器的伏安特性曲線或變比、極性等實驗結果快速顯示出來，支持?jǐn)?shù)據保存和現場打印，不但省去手動調壓、人工記錄、描曲線等繁瑣勞動，還能通過USB接口將測試數據上傳到電腦進行編輯保存或打印。操作簡單方便，提高工作效率，是一種性價比較高的高科技產品。
KDHG-A互感器伏安特性測試儀主要特點：
1、安全可靠：
國內較先MBC電源控制技術，單相AC220V輸入電源，并且工作電源與功率電源共用一個輸入端口,設計更加科學合理,使用更加安全可靠。
注：其他同類產品工作電源與功率電源是分開輸入方式，并且還需要使用三相AC380V雙火線輸入才能滿足實驗要求，存在很大的安全隱患，容易造成使用人員觸電甚至傷亡等事故。
2、符合國家檢修規程：
設備電源輸出全部為真實電壓和電流值，并且波形為標準正弦波，頻率為50-60Hz；能夠真正有效模擬互感器的真實狀態，符合國家相關檢修規定。
3、輸出容量大：
單機220V輸入時最大電壓輸出0-1000V，非常適合現場檢修使用。
4、功能齊全：
可檢測CT/PT的伏安特性、變比、極性、5%和10%誤差曲線、CT一次通流和CT退磁等項目，輕松實現一機多用。
5、接線方式簡單：
采用單電源輸入端口；接線方式安全簡單，非常適合現場使用，能夠有效降低勞動強度，提高工作效率；
6、測試范圍大：
注：在不需要外接升壓器或外接升流器情況下的測量范圍
7、快速打?。?/div>
采用熱敏打印機，自動篩選打印典型報告使用數據，非常適合進行現場數據對比。
8、大容量FLASH存儲：可保存1000組試驗數據，掉電后不丟失。
9、USB接口：支持U盤存儲功能。
10、體積小，重量輕：方便現場使用。

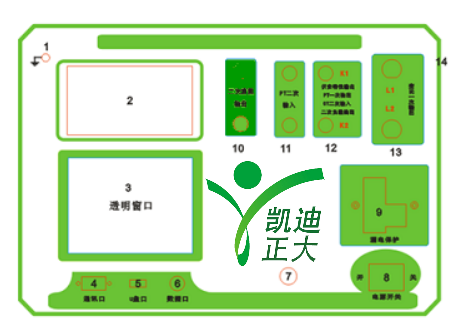

KDHG-A互感器伏安特性測試儀面板示意圖：
1.設備接地端子
2.設備微型打印機
3.設備液晶顯示屏
4.PC上傳口
5.U盤通訊口
6.外接數據口
7.光電旋轉鼠標
8.電源開關
9.保護器+漏電保護
10.二次直阻輸出口
11.PT 二次輸入口
12.伏安特性輸出/負載測試輸出口/PT一次輸出/ CT 二次輸入口
13.CT一次輸入口 14.機箱右側電源輸入，～220V（±10％）
14.第一章：主菜單
KDHG-A互感器伏安特性測試儀鼠標的使用方法：
旋轉鼠標的功能類似計算機上使用的鼠標，它有三種操作：“左旋”，“右旋”，“按下選定”。使用鼠標的這三種操作可以用來移動光標、數據輸入和操作選定等。
移動光標： 您可以通過旋轉鼠標移動光標位置，當光標移到某一選項上需要選定時，“按下”旋鈕即可選定此項。
數據輸入： 當需要修改數據時，請將光標移動到需要修改數據的選項上，按下鼠標，即進入數據的百位或十位修改操作（光標縮小至被修改的這一位上），左旋或右旋鼠標即進行該位的增減操作。按下鼠標確認該位的修改，并進入下一位的修改，同樣左旋或右旋鼠標進行該位的增減。逐位修改完畢后，光標增大為全光標，即退出數據的修改操作，此時旋轉鼠標可將光標移走。
KDHG-A互感器伏安特性測試儀操作說明：
連接好裝置右側板上的～220V電源，打開面板上的電源開關，液晶屏白色背光亮，裝置進行自檢，進行調壓器回零，當自檢完畢后則進入主菜單。
注：自檢時間的長短與調壓器的位置有關，當調壓器在零位時裝置不會進行自檢。
主菜單有CT測試、PT測試、數據查詢、U盤轉存和系統設置五項可選項（如右圖）。旋動旋轉鼠標將光標移到某一項上，按下旋鈕即可進入此項試驗。
6.1 CT 測試功能
進入主界面后選擇 CT測試 選項后，出現子菜單選項： 參數設置 、 二次直阻 、
CT 伏安 、 CT 變比 、 二次負載 、五個功能菜單。
參數設置
說明：存儲時，參數設置的內容將作為存儲表頭。打印時，參數設置的內容將作為打印表頭。
注:試驗前請先設置CT基本參數。額定變比不進行設置時，比差和比值將產生錯誤。
二次直阻
測試線接好后選擇主菜單界面的 CT測試 選項，按下旋轉鼠標選擇 二次直阻 即可進入二次直阻試驗界面。
注：測試過程中將會顯示：“測試中，請等待…”大約需要8秒左右。

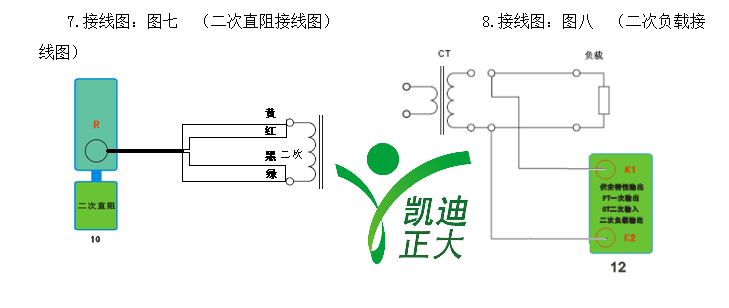

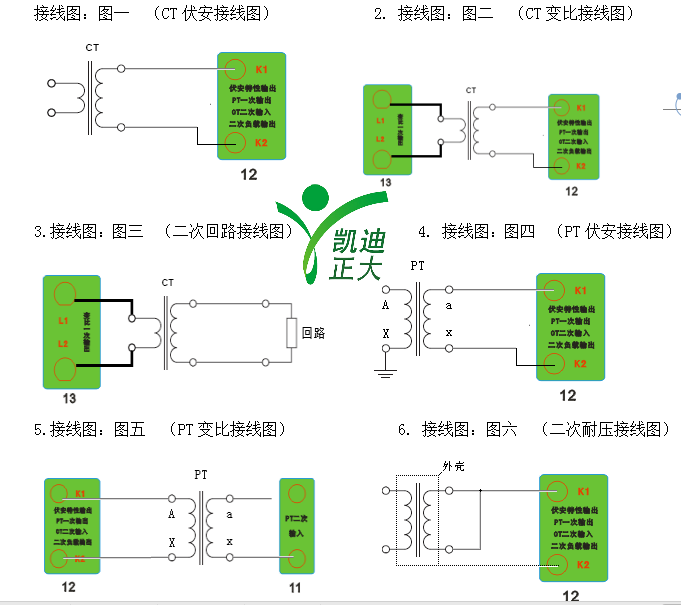

KDHG-A互感器伏安特性測試儀試驗接線方法：
