導讀：當一條已經停電并有接地故障的線路擺在你的面前，領導要求你盡快找到接地故障點時，這時的你最需要的是一種方便、實用的測試工具來幫助，便攜式的KDJK-10配電網單相接地故障定位裝置將會助你一臂之力，使你輕輕松松地完成任務。
近幾年來，隨著電網改造工程的實施，10kV配電線路由原來的“兩線一地”供電方式改造為中性點不接地的“三相三線”供電方式。10kV配電線路供電方式的改變，增強了配電線路的絕緣水平，降低了配電線路的跳閘率，提高了供電可靠性，減少了線路損耗。但采取新的供電方式在實際運行中，經常的發生單相接地故障，特別是在大風、暴雨、冰雹、雪等惡劣天氣情況下，接地故障頻繁發生，嚴重影響了變電設備和配電網的安全、經濟運行。故障發生后，由于線長范圍廣，采用以往憑經驗，分段逐段推拉，逐級桿塔檢查等傳統方法進行排查，費時費力，停電范圍大，時間長，很難快速準確查到故障點。
本產品用于10kV故障線路停電后快速準確定位接地點，可以實現配網設備在出現故障的情況下的快速查找。減小線路檢修人員的勞動強度，省時省力，提高工作效率、供電可靠性和電力企業經濟效益。
組成、工作原理及操作步驟

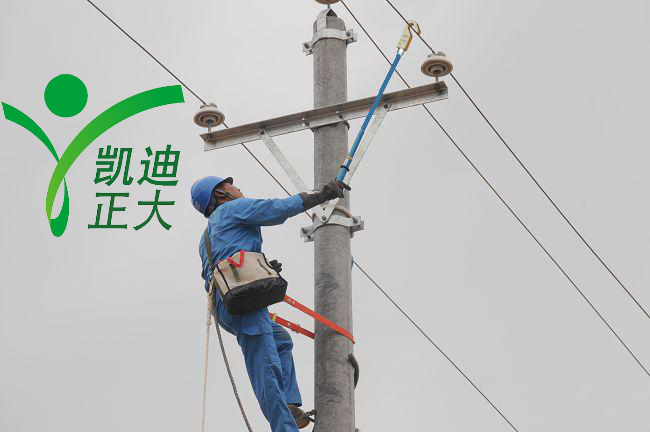

農村的配網線路中更為接地十分常見，發生接地故障時，常用搖表和人工逐級登桿目測法來尋找接地故障點。我們知道，用搖表查線是要將線路反復多次切割后一段一段地?fù)u，非常麻煩，且又非常很耗時，更何況搖表只能搖到2-3kV，對高阻接地或隱形接地故障是無能為力的；而人工逐級登桿目測法又要耗費大量的時間和大量的人力物力。這種落后的尋線方法與當今電網高度自動化水平極不相適應。無數電力工作者為解決這一問題做出了長時間的巨大努力，但至今仍然沒有滿意的結果。因而成為困擾電力部門幾十年無法解決的一個重大技術難題。
本公司經合了國內直流接地故障定位技術、小電流接地故障定位等原理，發明了“S注入法”原理，并成功研發的“高壓恒流開路，交流信號自動跟蹤定位”技術，基于傅氏算法，開發了本產品，在10kV（35kV）的作業方法上取得了重大突破。它解決了因長時間找不到接地故障點而不能及時恢復送電引起的的客戶投訴和因售電量減少造成的經濟效益問題；也解決了因人海戰術即人工逐級登桿查找接地故障而耗費大量人力物力的問題。
使用該儀器就可以在極短的時間內找出接地故障點。儀器內置電池供電，一次可以工作6小時以上，重量小于8公斤，實用方便，從而很好的解決了上述問題，并使停電查線更為準確、快捷、方便、輕松，具有傳統方法所無可比似的優越性。
設備組成：本設備是由信號發生裝置、信號采集器、信號接收定位器三部分組成。
（1）信號發生裝置：在故障線路停電狀態下，該裝置向10kV故障線路注入檢測信號，用以
檢測接地故障。
（2）信號采集器：為手持可移動測量裝置，檢測異頻電流信號用于定位單相接地點。
在線路正常運行時，可實時檢測線路負荷電流。
（3）信號接收定位器： 用于接收并顯示信號采集器發送異頻電流、和鉗表電壓及
（4）本機電壓等測量數據，確定故障點方向及位置。
操作原理
當線路發生接地故障時，在停電狀態下，信號發生裝置向故障線路發送一個具有一定功率的異頻信號，該信號會通過接地點
流向大地，即信號源、線路、接地點和大地之間形成回路?？梢酝ㄟ^(guò)在線路任意位置檢測該信號的存在與否，判斷故障點的位置。
操作步驟
第一步：確認故障線路已經停電（可用信號采集器和信號接收定位器檢測）
第二步：用信號源（信號發生裝置）向故障線路注入檢測信號
第三步：用信號采集器和信號接收定位器根據二分法檢測信號
第四步：確定故障點
三、特點及技術參數
（1）通過絕緣桿操作，內部有熔斷保護裝置，操作安全可靠
（2）裝置內配有搖表輸出功能，可查找由高阻接地引起的單相接地故障.
（3）內置內置大容量鋰電池電源（可車載充電），無需另外提供電源，使用方便，經久耐用
（4）信號發生裝置可以配置一組或多組信號采集接收器，可以進一步提高查找速度
（5）電流采集接收無線天線內置，確保鉗表絕對絕緣可靠
（6）背光顯示可以設置，方便夜間使用
（7）體積小、重量輕、操作簡單、攜帶方便
技術參數
（1）信號發生裝置
異頻電流輸出范圍：0-40mA
搖表測量范圍：0-30MΩ
輸出精度：±1mA
輸出功率：150W
最大開口電壓VPP：8KV
測量范圍：0-200kΩ
檢測線路長度：大于100km
顯示方式：中文液晶，背光功能
LCD尺寸： 90mm*73mm
電源：鋰電池24V/12Ah
工作時間：大于6h
工作溫度：-10℃～+50℃
裝置尺寸：327mm*282mm*218mm
裝置重量： 8kg
（2）信號采集器
檢測方式：鉗形CT,積分方式
傳輸方式：433MHz無線傳送
傳輸距離：大于40m
鉗口尺寸：Φ48mm
測量范圍：0.1mA-100.0mA(異頻電流)
測試精度：±1%±2mA
工作時間：大于10h
裝置尺寸：255mm*76mm*31mm
電 源：內置大容量鋰電池，5V充電 mircoUSB接口
裝置重量： 340g
（3）信號接收定位器
顯示方式：中文液晶，背光功能
工作時間：大于10h
LCD尺寸：54mm*50mm
裝置尺寸：204mm*100mm*35mm
電源：內置大容量鋰電池，5V充電 mircoUSB接口
裝置重量： 300g
五、注意事項
① 在每次使用前應檢查單相接地故障信號發生裝置、信號采集器、信號接收定位儀電池電量足夠。
② 本設備須在故障線路停電的情況下操作，信號輸出線與被檢測故障線路的連接與斷開應采用絕緣桿操作。
③ 設備在注入異頻電流時具有一定的電壓，操作時確保接地良好并注意安全。
④ 在使用信號采集器檢測時，須在靜止?fàn)顟B(tài)下檢測多次確保數據穩定準確。
⑤ 操作完畢后，要將信號輸出端對地放電。
⑥ 為減少故障定位儀的電量消耗，建議在現場暫停巡檢時退出異頻發送，再次繼續檢測時重新打
開電源使其工作。
⑦ 啟用一臺發生裝置配置多臺信號采集接收器時，需確保信號采集器和信號接收器地址一一對應
且不能重復。信號采集器地址在儀器背面顯示(編碼尾號數字)且不能修改，信號接收器地址在
“檢測本機電壓”中顯示可以通過上下按鍵修改（范圍為1-9）。
⑧ 長期未使用本巡查裝置時，定期對裝置充電。
⑨ 請使用之前，詳細閱讀本儀器說明書。
使用中，如果發現儀器故障，請及時與本公司聯系，本公司負責修理與更換，不得自行拆卸。
六、常見故障處理
①當信號發生裝置，打開電源，指示燈不亮，可能電池沒電，請充電。
②當信號采集器與信號定位器通訊不上，可能電池沒電，請充電。
