電力電纜諧振試驗設備：KDXZ電纜專用變頻諧振試驗裝置
KDXZ系列電纜專用便攜式變頻諧振升壓裝置，采用了調節電源的頻率的方式，使得電抗器與被試電容器實現諧振，在被試品上獲得高電壓大電流，是當前高電壓試驗的一種新的方法和潮流，在國內外已經得到廣泛的應用。
KDXZ系列變頻諧振升壓裝置采用了專用的SPWM數字式波形發生芯片，頻率分辨率16位，在20~300Hz時頻率細度可達0.1Hz；采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了高新的IPM模塊，在最小重量下確保儀器穩定和安全。

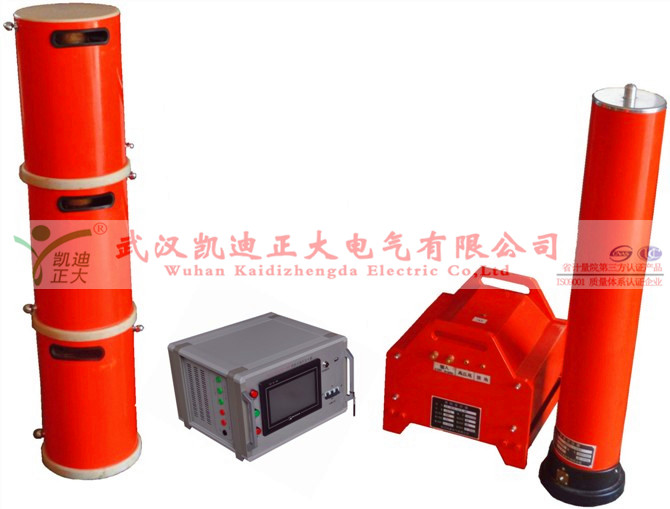

KDXZ系列變頻諧振升壓裝置由調頻調壓電源、勵磁變壓器、電抗器、電容分壓器組成。
KDXZ系列電纜交流耐壓試驗裝置頻率的調節范圍為30～300Hz，符合南方電網公司發布的企業標準《電力設備預防性試驗規程》不但能滿足高壓 XLPE電纜的耐壓要求，而且具有重量輕（單個部件重量不超過30kg）、可移動性好的優點，適宜現場試驗。
該裝置中的諧振電抗器，勵磁變壓器采用干式環氧澆注，適合各類電纜的要求：
1、具備模式切換，故障提示功能；
2、2.0倍耐壓，電纜試驗長度可增33%；
3、多種調頻設置，加快調諧過程；
4、自動跟蹤并維護穩定試驗電壓；
5、頻率分粗調和細調，能自動尋找試驗諧振點；
6、內外部具備特殊減震橡膠支撐腳和保護鋁箱。
詳細參數：
1、工作電源: 220V/380V ±15% 50HZ ±5%
2、額度輸出電壓:0～220kV（AC有效值）及以下
3、輸出頻率:20～300Hz
4、諧振電壓波形: 正弦波,波形畸變率≤1.0%
5、滿負載工作時間: 連續工作時間60min
6、系統品質因素:最大負載下≥20
7、頻率調節靈敏度: 0.1Hz,不穩定度≤0.01%

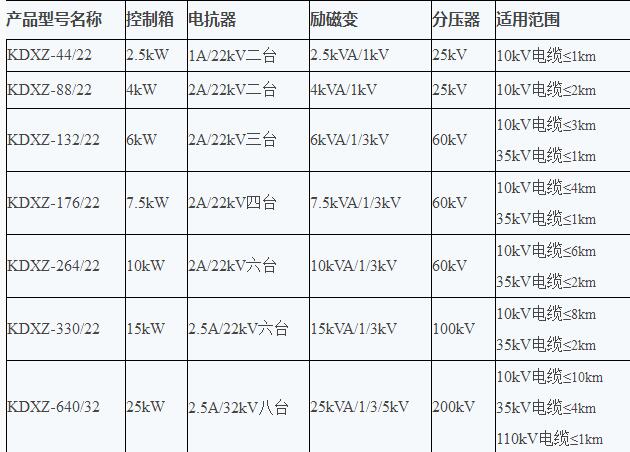

35kV及以下電纜耐壓裝置配置表：

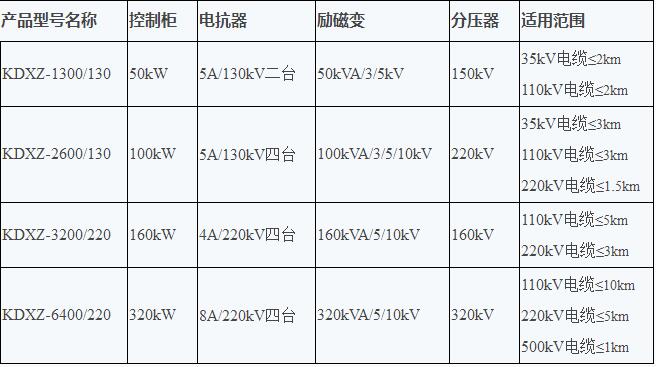

110kV及以下電纜耐壓裝置配置表：
溫馨提示：如果有需要試驗變壓器、變頻串聯諧振耐壓裝置、微機繼電保護測試儀、電纜故障測試儀、電阻測試儀以及局部放電高壓絕緣變壓器斷路器等電力試驗設備的朋友可以隨時聯系我們在線客服或者電話咨詢，價格優惠、保質保量！此篇文章介紹了電力電纜諧振試驗設備：KDXZ電纜專用變頻諧振試驗裝置，希望能夠幫助到大家！
