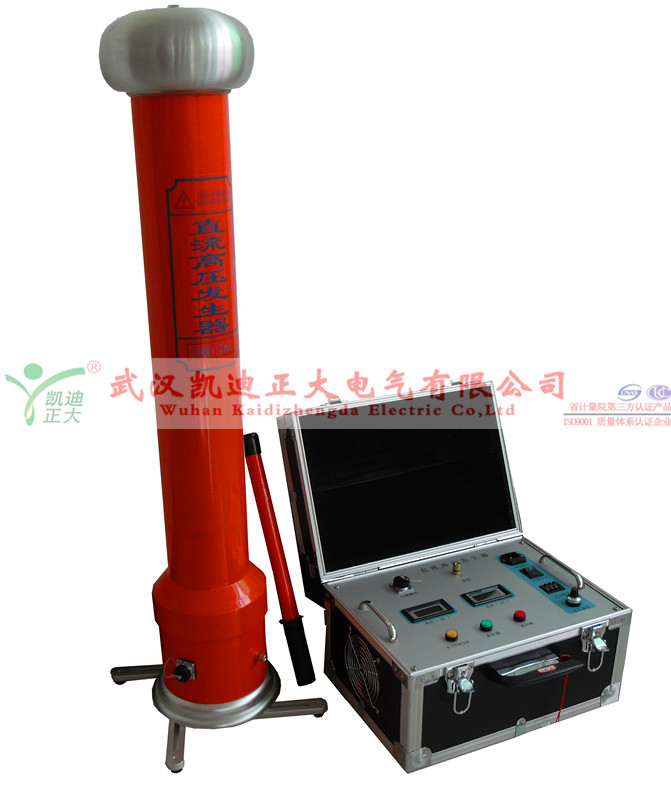

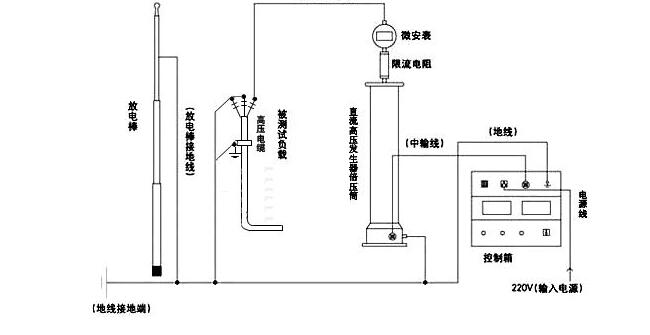

直流高壓發生器接線圖 KDZG-IV智能直流高壓發生器

注：使用直流高壓發生器進行容性負載試驗時，應接入限流電阻。

KDZG-IV智能直流高壓發生器采用中頻倍壓電路，率先應用最新的PWM中頻脈寬調制技術，閉環調整，采用了電壓大反饋，使電壓穩定度大幅度提高。使用性能卓越的大功率IGBT器件及其驅動技術，并根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施。使直流高壓發生器具備了高品質、便攜式，并能承受額定電壓放電而不損壞。

KDZG-IV系列智能直流高壓發生器儀器主要部件選用美國、德國、日本等國高新技術的元器件，使儀器更可靠、更穩定，倍壓筒體積小，容量大，過載能力強，便于現場作業試驗。我公司視質量和信譽為生命，不斷提高科技水平，研制出優質產品，以滿足用戶的需要。

KDZG-IV智能直流高壓試驗器主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、斷路器、發電機等高壓電氣設備進行直流耐壓試驗或直流泄漏電流試驗。

KDZG-IV系列智能型直流高壓發生器。應用AIPWM技術，對PWM技術的不準確線性度進行了調整，使儀器精度得到了大幅度提高。并采用AI技術設定過壓保護和過流保護取代了數字撥盤開關只能設定電壓值，不能設定電流值及電壓飄移的問題，保持手動0.75UDC1mA功能。

   1. 自動氧化鋅避雷器直流參數測量

   2. 自動油浸式變壓器測量功能，

   3. 自動打印試驗報告及保存實驗報告，

   4. 保留了手動打印方式，

   5．增加了任意電壓、電流下打印功能，

   6．總時間T1和分段計時T2功能。

   7．增加了萬年歷和時間功能，實驗報告帶有時間和日期。

技術條件

      1）電源：AC220V±10%，50Hz±1%

      2) 輸出電壓指示精度：數顯表±（1.0 %讀數±0.2KV）

      3) 輸出電流指示精度：數顯表±（1.0 %讀數±2ma）

      4) 紋波系數：≤0.5%

      5) 0.75倍輸出電壓指示精度：＜ 1級，帶鎖存

      6）額定輸出電壓：0-60、0-120、0-200、0-300、0-400KV

      7) 額定輸出電流：2mA、5mA、10mA

      8) 高壓指示誤差：＜±1.5%

      9) 泄漏電流指示誤差：＜±1%

      7) 額定輸出電流：2mA、5mA、10mA

使用條件

      1）相對濕度：25℃時不大于85%，無凝露

      2) 工作方式：間斷使用30分鐘

      3) 環境溫度：- 10~ 40℃

      4) 海拔高度：1500m以下

注：400KV一體化的設備高壓直接用拖地電纜引出。如需其它型號可與武漢凱迪正大電氣有限公司直接聯系定做。
